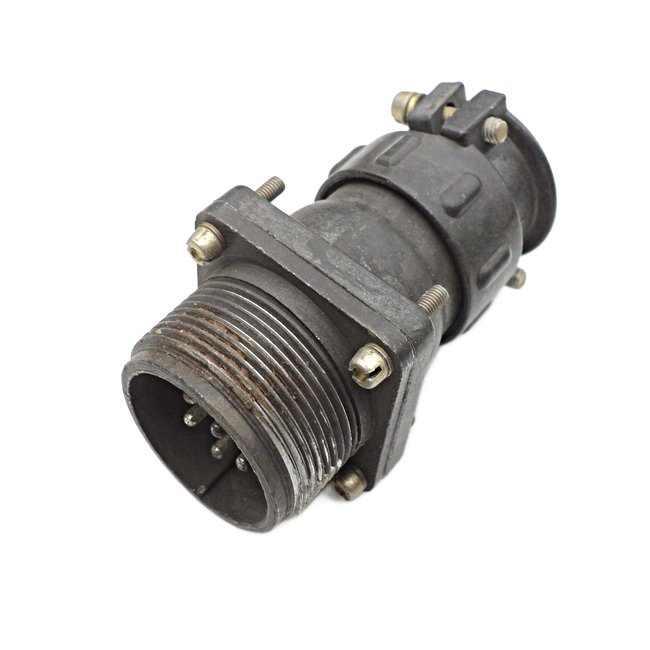

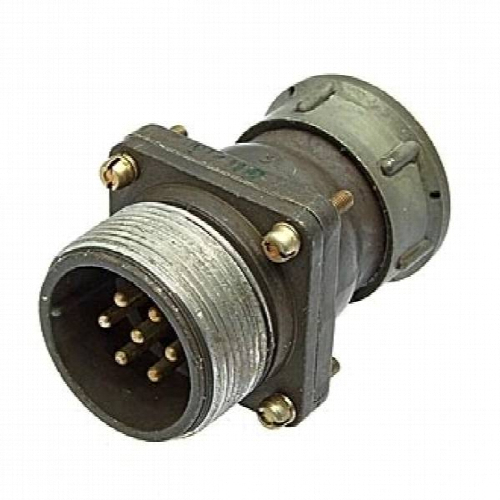

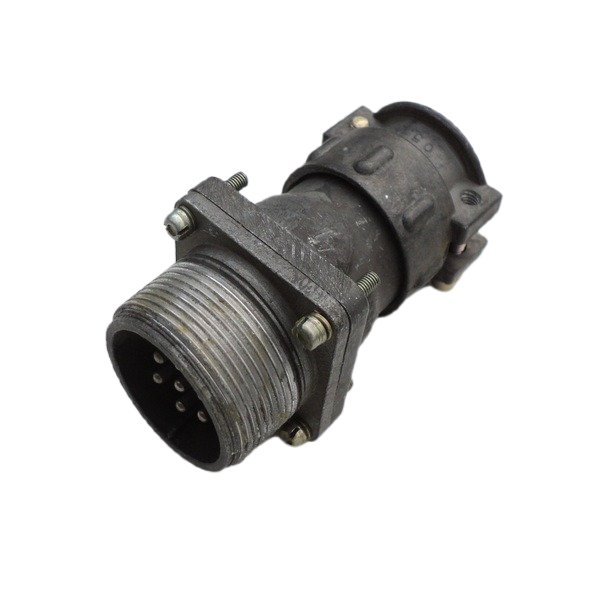

Соединитель ШР28ПК7ЭШ9 представляет собой приборную вилку с прямым патрубком, предназначенную для работы в электрических цепях. Вот основные характеристики и особенности этого устройства:

Технические характеристики

• Тип соединителя : ШР (разъемы для электро- и радиоаппаратуры).
• Условный размер корпуса : 28.
• Количество контактов : 7.
• Сочетание контактов : 9.
• Тип контактов : штырь.
• Рабочее напряжение : до 850 В (амплитудное значение).
• Рабочая температура : от -60 °C до +60 °C, с учетом перегрева до +110 °C.
• Сопротивление изоляции : не менее 5000 МОм.
• Сопротивление контактов : не более 1 мОм.
• Материал корпуса : металл, материал изолятора — карболит.
• Покрытие контактов : серебро.

Применение

Соединитель ШР28ПК7ЭШ9 предназначен для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Он может использоваться как в постоянных, так и в переменных токах частотой до 3 МГц.

Конструкция

вилка имеет резьбовое соединение и подходит для монтажа на панель. Она допускает подсоединение проводов сечением до 3 мм? и выдерживает до трех перепаек. Срок службы устройства составляет не менее 15 лет, а минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель может использоваться как в помещениях, так и на открытом воздухе (при условии защиты от пыли и влаги). Он также устойчив к вибрациям и механическим ударам, что делает его подходящим для различных условий эксплуатации.Данный разъем является надежным решением для подключения оборудования в сложных условиях, что делает его популярным выбором среди специалистов в области электроники.
