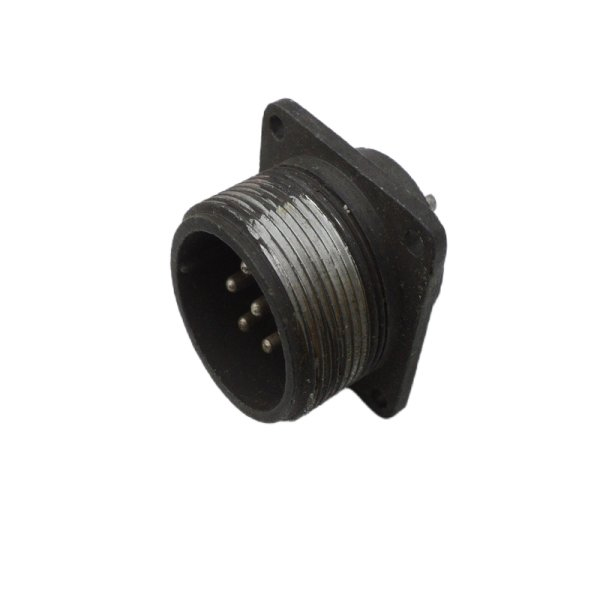

ШР28ПК7ЭШ9 — это низкочастотный цилиндрический соединитель вилкового типа (вилка блочная с прямым кожухом–патрубком) из серии ШР, предназначенный для объемного монтажа в электро‑ и радиоаппаратуре. Корпус выполнен из легкого металлического сплава, а изолятор — из карболита, что обеспечивает требуемую механическую и электрическую прочность в условиях эксплуатации разъемов данного класса.

Конструкция и типоразмер

• Условный размер корпуса — 28, конструктивное исполнение «ПК» означает прямой патрубок с кожухом для экранированного кабеля.

• Тип контактов — штыри (вилка), количество контактов — 7 штунтов диаметром 2,5 мм, сочетание контактов — вариант «9».

• Монтаж — на блок (приборная часть), разъем рассчитан на резьбовое сочленение с соответствующей розеткой (чаще всего 2РТТ, 2РТ‑А и их аналогами).

Электрические параметры

• Максимальное рабочее напряжение в цепи — до 850 В переменного или постоянного тока, частота — до 3 МГц.

• Максимальный рабочий ток на контакт — до 25 А для контактов Ø 2,5 мм, сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции — не менее 5000 МОм, что обеспечивает хорошую изоляцию даже при низких температурах и высокой влажности.

Условия эксплуатации и надежность

• Диапазон рабочих температур — примерно от −60 °C до +60…+100 °C в зависимости от конкретного исполнения и ТУ.

• Климатическое исполнение — УХЛ, допустимая относительная влажность до 98% при +25 °C, атмосферное давление — от вакуума до субатмосферных значений.

• Количество сочленений‑расчленений — не менее 500, минимальная наработка — порядка 1000 часов, что характерно для разъемов общего назначения в промышленной и радиоэлектронной аппаратуре.

Механическая прочность

• Разъем выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 30 g (300 м/с²).

• Механические удары — однократные до 500 g (5000 м/с²) и многократные до 35 g (350 м/с²), что делает этот тип соединителя пригодным для применения в бортовой и мобильной технике.

Мы можем дополнительно расшифровать обозначение «ШР28ПК7ЭШ9» по позициям или подобрать совместимые розетки и аналоги.
