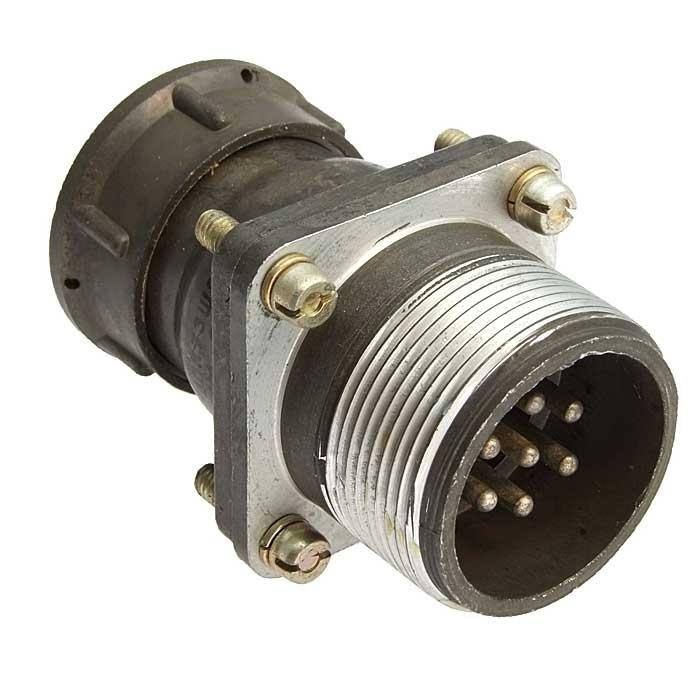

ШР28ПК7ЭШ9 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения и может применяться как для экранированных, так и неэкранированных кабелей.

Основные характеристики

• Тип соединителя : ШР
• Размер корпуса : 28
• Количество контактов : 7
• Конструктивное исполнение : с прямым патрубком (ПК)
• Максимальное рабочее напряжение : 850 В (амплитудное значение)
• Рабочий ток : до 25 А
• Сопротивление контактов : не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Диаметр контактов : 2,5 мм
• Количество циклов соединения/рассоединения : 500
• Минимальная наработка : 1000 часов

Условия эксплуатации

вилка ШР28ПК7ЭШ9 может использоваться в широком диапазоне температур:

• Температура окружающего воздуха : от -60 °C до +60 °C
• Температура перегрева контактов : до +110 °C

Также она устойчива к вибрациям и механическим ударам, что делает её надежной в различных условиях эксплуатации:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение до 300 м/с?
• Механический удар (одиночный) : до 5000 м/с?

Применение

ШР28ПК7ЭШ9 используется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Она подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и воды.Данная вилка является частью системы соединителей типа ШР, которая включает также розетки, обеспечивая универсальность и совместимость в различных электрических системах.
