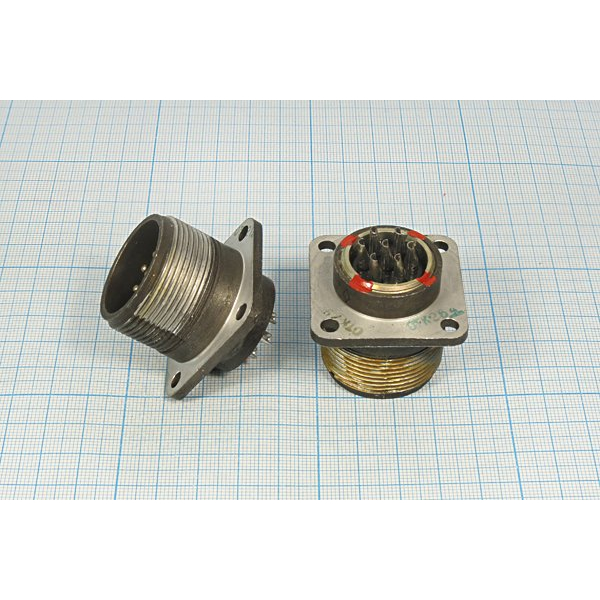

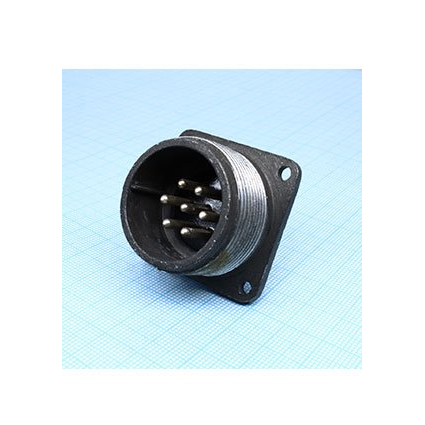

ШР28ПК7ЭШ9-К — это разъём (вилка) серии низкочастотных цилиндрических соединителей ШР советского/российского производства, предназначенный для надёжного соединения в электрических цепях. Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Соединитель применяется во внутренних и наружных условиях (при защите от пыли и влаги), в климатическом исполнении УХЛ. Он подходит для приборной установки с прямым патрубком и гайкой для экранированного кабеля, обеспечивая 7 контактов диаметром 2,5 мм.

Характеристики

• Максимальная токовая нагрузка на контакт — 25 А, на соединитель в целом — до 175 А.

• Сопротивление изоляции — не менее 5000 МОм.

• Сопротивление контактов — не более 1,0 мОм (для диаметра 2,5 мм).

• Количество сочленений-расчленений — 500.

• Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Работает при температуре от -60 до +60 °C (смена до +110 °C), пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки до 2000 м/с².

Расшифровка обозначения

ШР — тип (цилиндрический низкочастотный); 28 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 7 — число контактов; Э — экранированный кабель; Ш — с гайкой; 9 — вариант исполнения.
