Назначение соединителя ШР28ПК7ЭШ7

ШР28ПК7ЭШ7 представляет собой электрический соединитель (разъём) типа «вилка», предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для соединения и разъединения электрических цепей, проводов и кабелей в составе электро- и радиоаппаратуры. Допускается эксплуатация как во внутренних, так и в наружных условиях при обязательной защите от пыли и влаги.

Подтверждённые технические характеристики

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 7, диаметр каждого контакта 1,5 мм.
• Рабочий ток: до 10 А.
• Общая максимальная токовая нагрузка: до 70 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Габаритные размеры: приблизительно 60,2 на 38 на 38 мм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Максимальное атмосферное пониженное давление: 0,13 мПа.
• Исполнение корпуса по патрубку: ПК — с прямым патрубком.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки. Вилки выпускаются как блочными (приборными), так и кабельными. Конструктивное исполнение обозначается буквенным индексом: П — без патрубка, ПК — с прямым патрубком, СК — с угловым патрубком. В маркировке ШР28ПК7ЭШ7 индекс ПК указывает на прямой патрубок, а цифра 7 — на семь контактов.

Покрытие контактов может выполняться из серебра или никеля, что обеспечивает хорошую проводимость и защиту от коррозии. Такое исполнение контактной группы важно для стабильности переходного сопротивления и долговременной работы разъёма в цепях с током до 10 А на контакт.

Условия эксплуатации

Соединители работоспособны в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия и выдерживают механические нагрузки, включая вибрации и удары. Пониженное атмосферное давление, при котором сохраняется работоспособность, составляет до 0,13 мПа. Климатическое исполнение УХЛ и негерметичная конструкция означают, что при наружной установке изделие нуждается в дополнительной защите от пыли и влаги.

Применение

ШР28ПК7ЭШ7 широко применяется в электро- и радиоаппаратуре для соединения и разъединения электрических цепей, проводов и кабелей. Вилка подходит для использования в составе кабельных сборок и приборных соединений, где требуется разъёмное сочленение с розеткой соответствующего типоразмера ШР28. Благодаря семи контактам диаметром 1,5 мм и рабочему току до 10 А на контакт соединитель востребован в цепях питания и сигнальных цепях с частотой до 3 МГц.

Краткие сведения о товаре

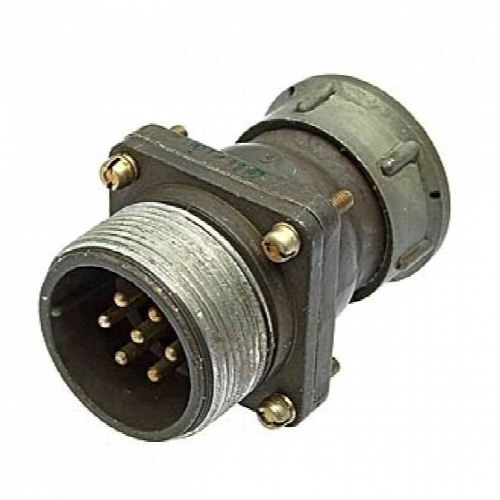

1. Наименование: ШР28ПК7ЭШ7 ВИЛКИ Коннектор.
2. Артикул: 51390.
3. Категория: ШР28.
4. Производитель: Коннектор.
5. Год: 2015.

Изделие относится к серии ШР28 и поставляется в исполнении «вилка» с прямым патрубком. Перед применением следует убедиться в совместимости с ответной розеткой серии ШР28 и в соответствии условий эксплуатации указанным климатическим и механическим требованиям.
