Назначение

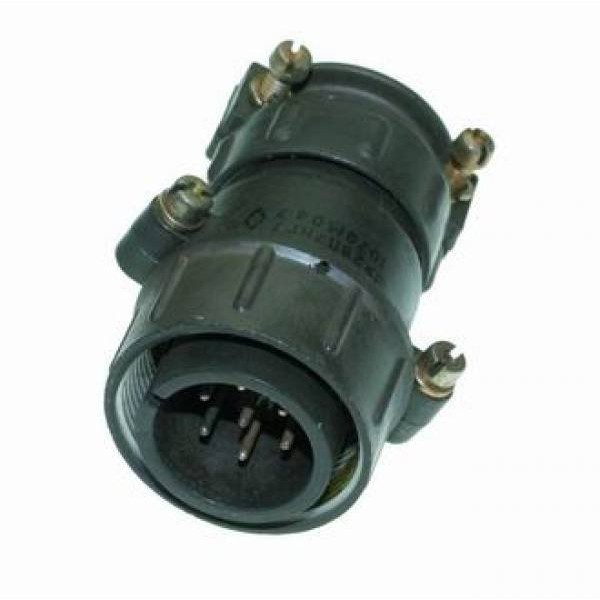

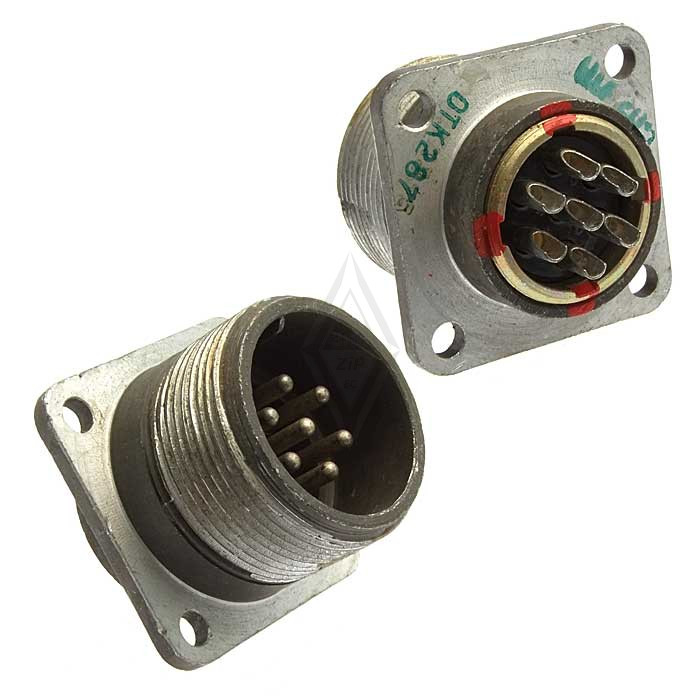

ШР28ПК7ЭШ7-К — это приборная вилка серии ШР28, относящаяся к низкочастотным цилиндрическим соединителям общего назначения. Изделие предназначено для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков. Применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе для внутреннего монтажа.

Соединитель выпускается в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от дождя, пыли и солнечного излучения. Год выпуска — 2015.

Подтверждённые технические особенности

Конструкция вилки рассчитана на работу в составе ответных частей серии ШР28 и обеспечивает надёжную коммутацию цепей при воздействии внешних факторов. Ниже приведены основные параметры изделия.

• Количество контактов: 7 штук, диаметр каждого контакта 1,5 мм.
• Рабочий ток на контакт: от 10 до 20 А, суммарная нагрузка — до 70 А.
• Максимальное напряжение: до 850 В амплитудного значения, рабочая частота — до 3 МГц.
• Покрытие контактов: серебро или никель; в обозначении исполнения указано никелевое покрытие.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, допускается перегрев контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Устойчивость к ударам: ускорение до 5000 метров на секунду в квадрате.
• Ресурс сочленений-расчленений: 500 циклов.
• Наработка: 1000 часов.
• Габаритные размеры: приблизительно 60,2 на 38 на 38 мм.
• Монтаж: пайка и резьбовое соединение.

Область применения и особенности эксплуатации

Вилка ШР28ПК7ЭШ7-К применяется там, где требуется компактное и механически прочное соединение с большим числом коммутируемых цепей. Типичные места установки — внутренний монтаж радиоэлектронных блоков, пультов, стоек и другой аппаратуры, работающей в жёстких климатических условиях.

Благодаря семи контактам диаметром 1,5 мм и допустимой нагрузке до 70 А изделие подходит для силовых и сигнальных линий одновременно. Сопротивление контакта не более 2,5 мОм и сопротивление изоляции не менее 5000 МОм обеспечивают стабильность электрических параметров. Никелевое покрытие контактов повышает износостойкость и защищает от коррозии.

При наружной установке соединитель обязательно защищают от прямого воздействия дождя, пыли и солнечного излучения. Резьбовое соединение и пайка при монтаже гарантируют механическую прочность и надёжный электрический контакт. Ресурс в 500 циклов сочленения и расчленения и наработка 1000 часов определяют области, где не требуется частая коммутация.

Краткая сводка

1. Тип: приборная вилка серии ШР28.
2. Число контактов: 7, диаметр 1,5 мм.
3. Ток: 10–20 А на контакт, до 70 А суммарно.
4. Напряжение: до 850 В амплитудного, частота до 3 МГц.
5. Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия.
6. Исполнение: УХЛ, допускается наружное применение с защитой.
7. Монтаж: пайка и резьбовое соединение.
