Назначение соединителя ШР28ПК7ЭГ9

ШР28ПК7ЭГ9 — это розетка низкочастотного цилиндрического соединителя объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение розетки — соединение и разъединение электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Такое исполнение применяется там, где требуется надёжная механическая фиксация сочленения и работа в составе экранированных кабельных сборок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Рабочий ток: 25 А.
• Максимальное рабочее напряжение постоянного тока: не более 850 В.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество контактов: 7.
• Сочетание контактов: обозначено числом 9.
• Тип патрубка: прямой, с гайкой для экранированного кабеля.
• Материал корпуса: металл.
• Материал изолятора: карболит.

Указанные значения подтверждают, что розетка рассчитана на силовые и сигнальные цепи с током до 25 А и напряжением до 850 В, а серебряное покрытие контактов обеспечивает стабильность переходного сопротивления на уровне 1 мОм.

Условия эксплуатации

Соединитель сохраняет работоспособность в жёстких климатических и механических условиях, что подтверждается следующими данными.

• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Смена температур с учётом температуры перегрева контактов: от минус 60 градусов Цельсия до плюс 110 градусов Цельсия.
• Атмосферное пониженное рабочее давление: 0,13 миллипаскаля (что соответствует 10 в минус шестой степени миллиметра ртутного столба).
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: 5000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия: 350 метров на секунду в квадрате.

Такой набор нагрузок позволяет эксплуатировать розетку в составе аппаратуры, подвергающейся вибрациям и ударам, а также в условиях пониженного атмосферного давления.

Область применения и конструктивные особенности

Розетка ШР28ПК7ЭГ9 применяется для коммутации электрических цепей в электро- и радиоаппаратуре. Она востребована в тех случаях, когда необходимо быстрое и надёжное соединение кабельных линий с блоками и узлами, а также при построении разъёмных соединений экранированных кабелей.

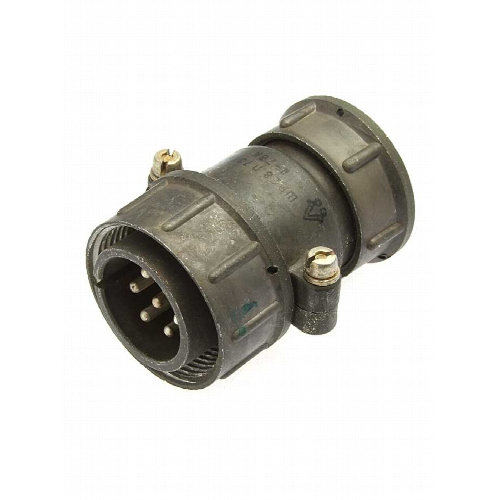

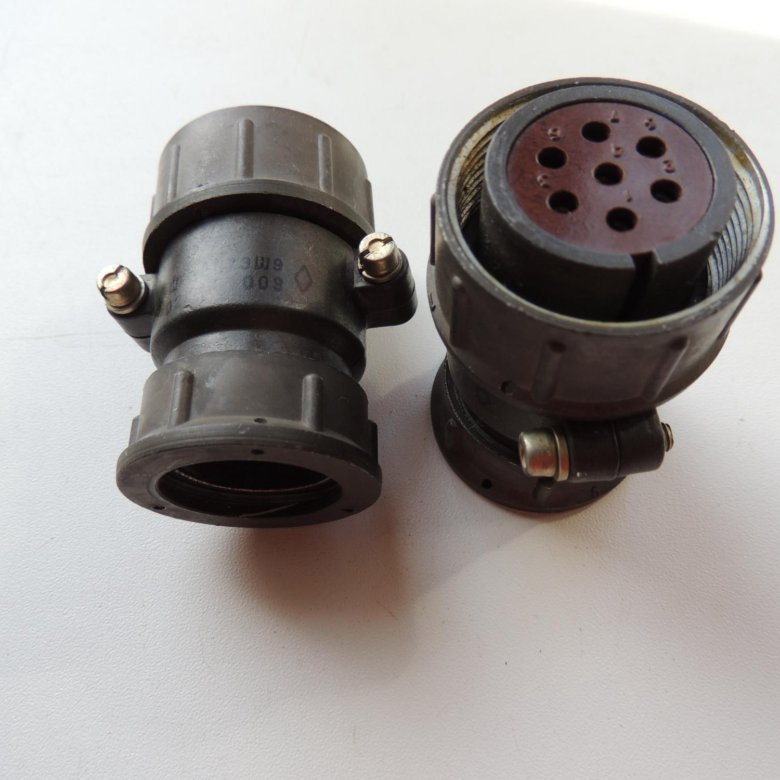

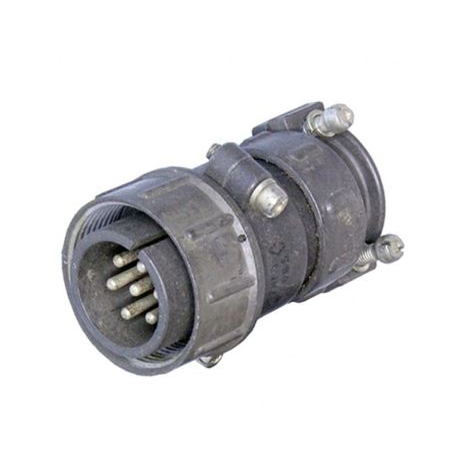

Конструктивно изделие выполнено в металлическом корпусе с изолятором из карболита и прямым патрубком с гайкой под экранированный кабель. Резьбовое соединение обеспечивает механическую прочность и фиксацию сочленения, а семь контактов диаметром 2,5 мм с серебряным покрытием рассчитаны на рабочий ток 25 А.

Благодаря сочетанию контактов, обозначенному числом 9, и низкочастотному цилиндрическому исполнению с объёмным монтажом, соединитель подходит для монтажа проводов непосредственно к контактам и используется в составе ответных частей соответствующих серий.

Ключевые параметры для подбора

1. Тип изделия: розетка низкочастотного цилиндрического соединителя объёмного монтажа.
2. Количество контактов: 7.
3. Диаметр контактов: 2,5 мм.
4. Рабочий ток: 25 А.
5. Максимальное рабочее напряжение постоянного тока: не более 850 В.
6. Частота рабочих цепей: до 3 МГц.
7. Сопротивление контактов: 1 мОм.
8. Сопротивление изоляции: не менее 5000 МОм.
9. Покрытие контактов: серебро.
10. Материал корпуса и изолятора: металл и карболит соответственно.
11. Патрубок: прямой, с гайкой для экранированного кабеля.
12. Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.

Перечисленные параметры следует учитывать при подборе ответной части и оценке совместимости с конкретной кабельной сборкой.
