Назначение

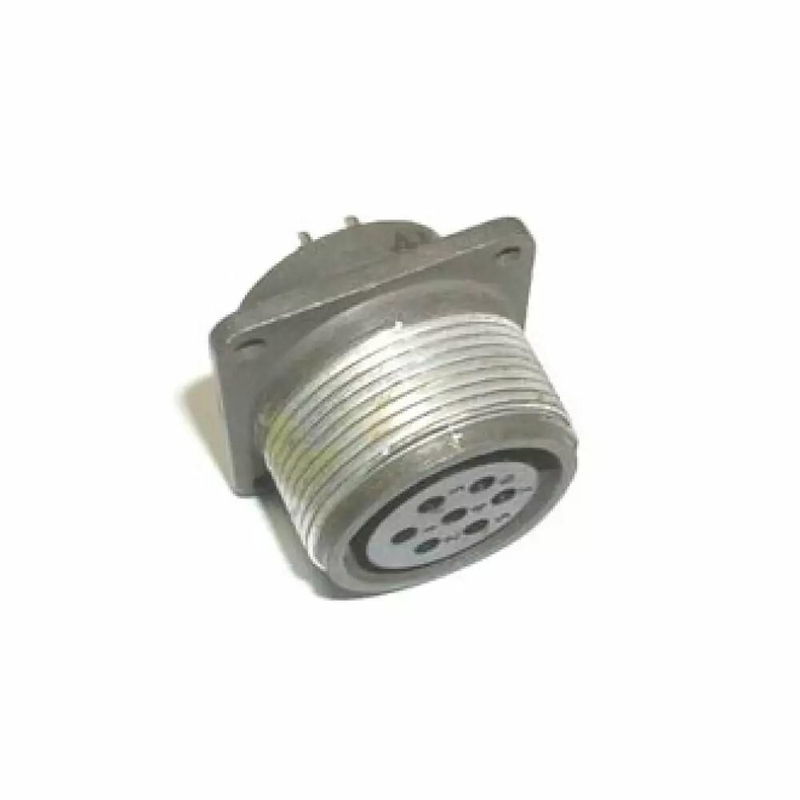

ШР28ПК7ЭГ9 — это приборная (блочная) розетка из серии негерметичных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для подключения проводов, кабелей, узлов и блоков как при внутреннем, так и при наружном применении, если обеспечена защита от пыли и влаги. Розетка подходит для экранированных и неэкранированных кабелей в климатическом исполнении УХЛ.

Конструкция относится к блочному (приборному) типу, то есть устанавливается непосредственно на корпус прибора или блока. Соединение с ответной частью — резьбовое, с односторонней поляризацией, что исключает неправильную стыковку. Монтаж проводов выполняется пайкой.

Подтверждённые характеристики

Ниже приведены параметры, указанные для данной модели. Значения, вызывающие сомнения в исходных данных, отмечены отдельно.

• Количество контактов: 7, диаметр контакта 2,5 мм.
• Рабочее напряжение: до 850 В (амплитудное значение) для постоянного и переменного тока частотой до 3 МГц.
• Токовая нагрузка: до 35 А на контакт и до 155 А на соединитель в целом.
• Рабочая температура: от минус 60 °C до плюс 60 °C.
• Сопротивление контактов: не более 1,0 мОм для контактов диаметром 2,5 мм.
• Покрытие контактов: серебро или никель; маркировка «Н» соответствует никелевому покрытию.
• Масса: не более 60 г. Сведения о массе 89 г не подтверждены.
• Климатическое исполнение: УХЛ.
• Ресурс: до 500 соединений-расчленений, наработка 1000 часов.

Особенности конструкции

Соединитель относится к негерметичным цилиндрическим изделиям серии ШР. Это означает, что собственная герметичность корпуса не нормируется, поэтому при наружной установке требуется дополнительная защита от пыли и влаги. Резьбовое соединение с односторонней поляризацией обеспечивает механическую фиксацию и правильное взаимное положение контактов ответных частей.

Паечный монтаж применяется для проводов и кабелей, вводимых в розетку. Возможность работы с экранированными кабелями позволяет использовать изделие в цепях, где требуется экранирование.

Применение

Розетка применяется в радиотехнической и радиоэлектронной аппаратуре для разъединения электрических цепей, включая промышленное оборудование и приборы, где требуется высокая надежность соединения. Она подходит для коммутации узлов и блоков, а также для подключения кабельных линий внутри аппаратуры.

Поскольку изделие негерметично, его устанавливают в помещениях или в защищённых условиях. Применение на открытом воздухе без дополнительной защиты не рекомендуется. Диапазон рабочих температур от минус 60 °C до плюс 60 °C позволяет эксплуатировать розетку в составе аппаратуры, работающей в широком спектре климатических условий в пределах исполнения УХЛ.

Условия эксплуатации и совместимость

Изделие рассчитано на постоянный и переменный ток частотой до 3 МГц при амплитудном напряжении до 850 В. Токовая нагрузка распределяется по семи контактам диаметром 2,5 мм; предельный ток на контакт составляет 35 А, а суммарный ток на соединитель — до 155 А. Такие параметры определяют область применения: силовые и сигнальные цепи в приборах и блоках, где важны стабильный контакт и стойкость к вибрационным и температурным воздействиям.

Совместимость определяется принадлежностью к серии ШР28 и типоразмеру с семью контактами диаметром 2,5 мм. Ответные части подбираются из той же серии с учётом поляризации и резьбового соединения. Покрытие контактов — серебро или никель — влияет на переходное сопротивление и износостойкость при многократных сочленениях.

Комплектация и идентификация

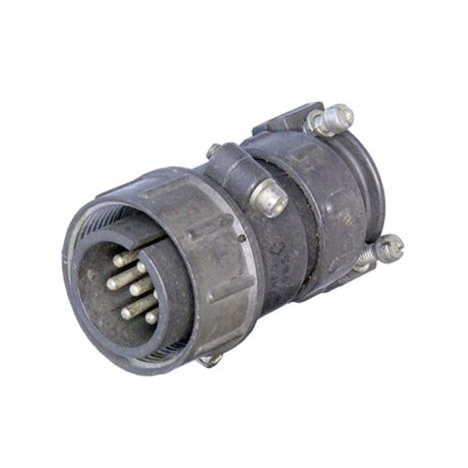

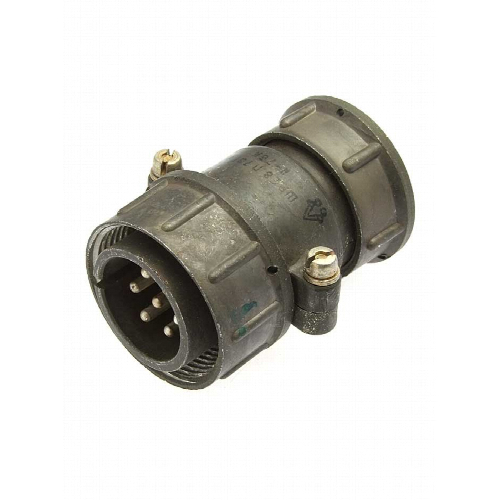

• Наименование: ШР28ПК7ЭГ9 РОЗЕТКИ Коннектор.
• Артикул: 51386.
• Категория: ШР28.
• Производитель: Коннектор.

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют и в описании не приводятся. Указанные технические параметры следует уточнять по сопроводительной документации изготовителя перед применением в ответственных цепях.
