Назначение

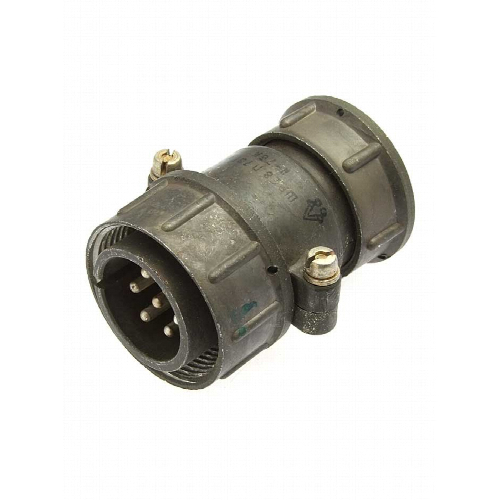

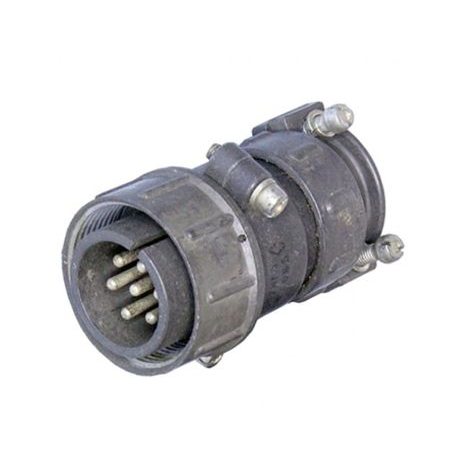

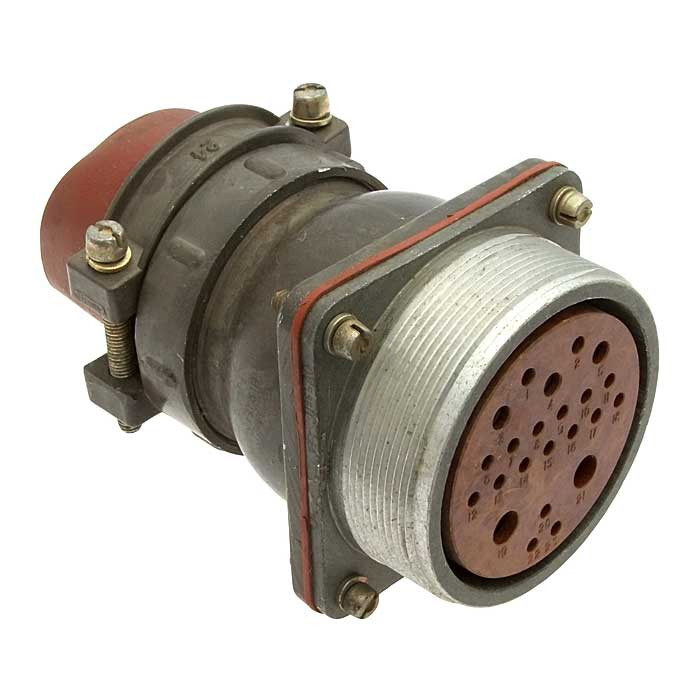

ШР28ПК7ЭГ9-К — это розетка цилиндрического соединителя серии ШР производства завода Элекон, выпуск 2015 года. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает электрическую и механическую связь между проводами, кабелями, узлами и блоками приборов, а также позволяет быстро выполнять сочленение и расчленение цепей при монтаже, настройке и эксплуатации оборудования.

Конструктивные особенности

Соединитель выполнен в приборном исполнении: приборная часть оснащена прямым патрубком (обозначение ПК), что упрощает ввод проводников и крепление на корпусе аппаратуры. Сочленение резьбовое, поляризация одношпоночная — такая конструкция исключает неправильную стыковку ответных частей и обеспечивает стабильное положение контактов при вибрации и механических нагрузках.

Покрытие контактов — серебро или никель. Эти материалы обеспечивают надёжный электрический контакт и стойкость к окислению в процессе эксплуатации. Метод монтажа проводников — пайка.

Технические характеристики

• Количество контактов: 7 штук диаметром 2,5 миллиметра.
• Максимальная токовая нагрузка: 35 ампер на контакт, до 175 ампер суммарно.
• Сопротивление контакта: не более 1 миллиома.
• Рабочее напряжение: до 850 вольт (амплитудное значение).
• Рабочий диапазон частот: цепи постоянного и переменного тока до 3 мегагерц.
• Сочленение: резьбовое, одношпоночная поляризация.
• Метод монтажа: пайка, приборная часть с прямым патрубком (ПК).
• Срок службы: 500 сочленений-расчленений, наработка 1000 часов.
• Год выпуска: 2015.

Применение и условия эксплуатации

Розетка применяется для соединения и разъединения проводов, кабелей, узлов и блоков в приборах. Изделие подходит для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается также наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения.

Благодаря большому диаметру контактов и высокой токовой нагрузке соединитель востребован в силовых и сигнальных цепях радиоэлектронной аппаратуры, где требуется передача значительного тока при сохранении низкого переходного сопротивления. Производитель — завод Элекон, артикул 51388, категория ШР28.
