ШР28ПК7ЭГ9 — это блочная розетка с кожухом «5» из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она используется в приборах для навесного монтажа с прямым патрубком на приборной части.

Назначение

Соединитель работает в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Кожух «5» соответствует виду приемки ВП или ПЗ по нормам НКЦС.434410.504 ТУ, обеспечивая защиту в климатическом исполнении УХЛ (от -60 до +60 °C, влажность до 98%).

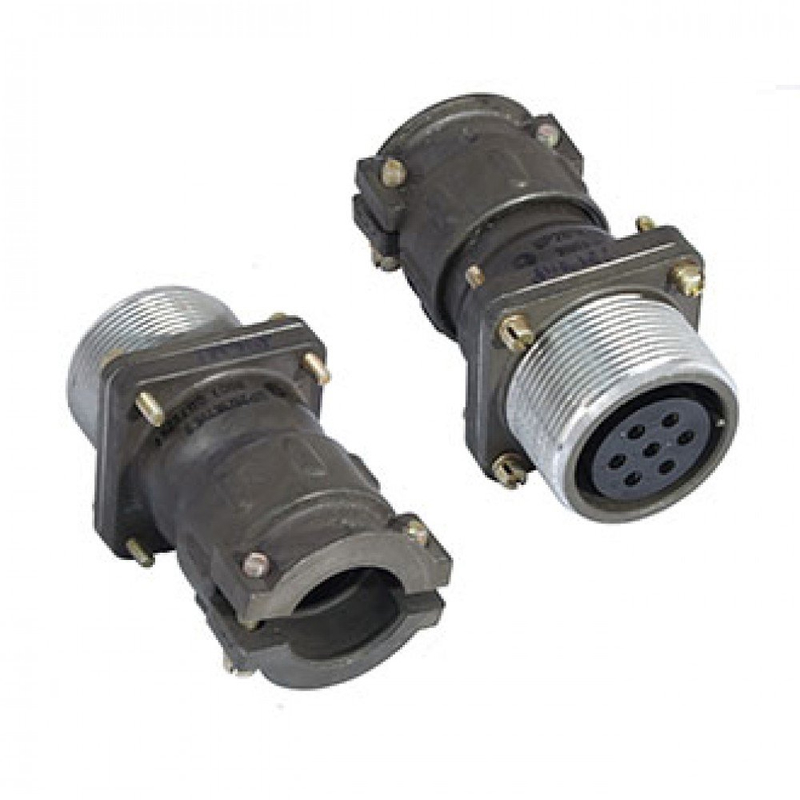

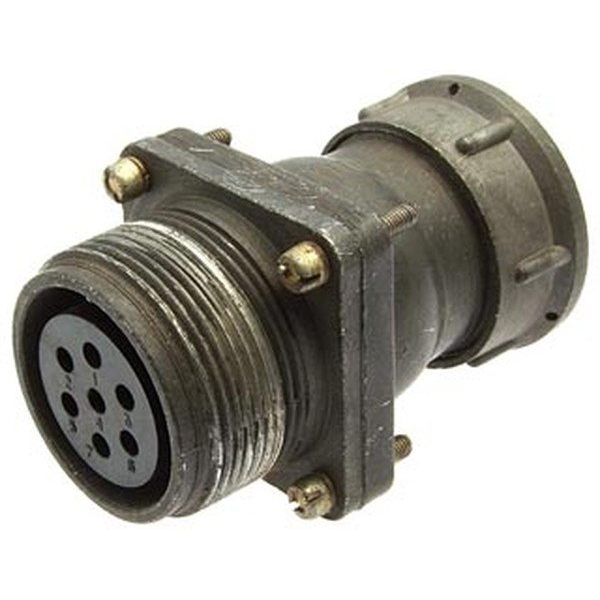

Изображение показывает типичную конструкцию розетки ШР28 с разбором элементов, включая корпус, резьбовое сочленение и контакты.

Технические характеристики

• Количество контактов: 7 шт., диаметром 2,5 мм.

• Максимальный ток: 25–35 А на контакт, до 175 А общий.

• Сопротивление изоляции: не менее 5000 МОм.

• Сочленения-расчленения: до 500 циклов.

• Наработка: минимум 1000 часов.

• Размеры: около 38×38×42 мм.

• Сочленение: резьбовое с одношпоночной поляризацией.

• Материалы: корпус — алюминиевый сплав АЛ-11, изоляторы — карболит К-211-3, контакты — бронза БрОЦ4-3 (покрытие серебром или никелем).

Расшифровка обозначения

ШР — тип соединителя; 28 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 7Э — 7 контактов Ø 2,5 мм; Г — без герметизации; 9 — модификация. Ответная часть — кабельные вилки типа 2РТТ или ШР28П7ЭГ9.
