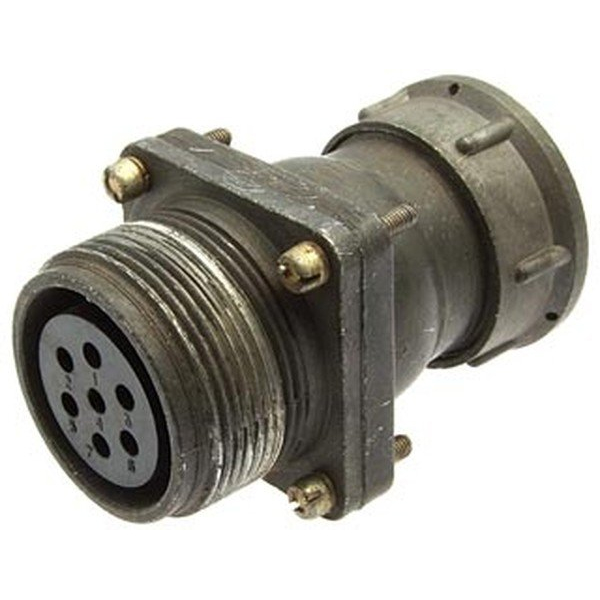

ШР28ПК7ЭГ9 — это блочная розетка с кожухом «5» из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она используется в приборах для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Количество контактов: 7 штук диаметром 2,5 мм с покрытием серебром (или никелем по вариантам).

• Максимальная токовая нагрузка: до 175 А общая, на контакт — до 25–35 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.

Конструкция и монтаж

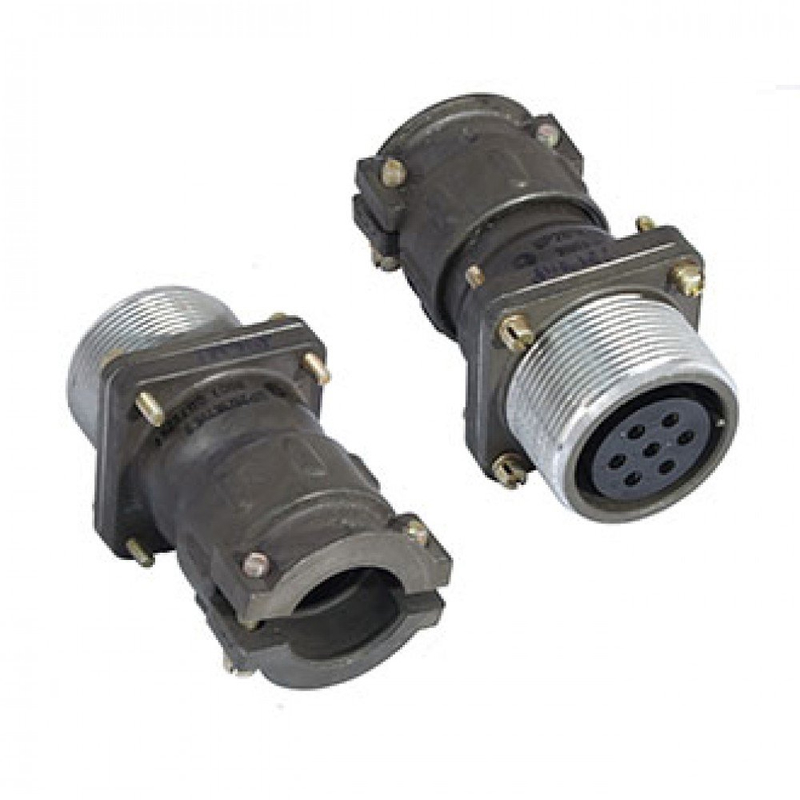

Розетка имеет блочный (приборный) корпус без патрубка или с прямым/угловым патрубком, изготовленный из алюминиевого сплава, с изоляторами из карболита. Сочленение резьбовое с одношпоночной поляризацией, подходит для монтажа с экранированными или неэкранированными кабелями. Климатическое исполнение УХЛ, рабочая температура от -60 до +60 °C, выдерживает вибрацию (до 30 g), удары (до 500 g) и влажность до 98%.

Расшифровка обозначения

ШР — тип соединителя; 28 — условный размер корпуса; ПК — блочная приборная часть с прямым патрубком; 7 — 7 контактов Ø 2,5 мм; Э — электрическое соединение; Г — герметичная модификация (но негерметичная в базовом); 9 — конкретная комплектация. Кожух «5» соответствует виду приемки (ВП, ПЗ по ТУ НКЦС.434410.504).

Эта розетка сочленяется с кабельными вилками типа ШР28П7ЭГ9 или аналогичными, обеспечивая надежность в промышленных системах.
