Назначение и общее описание

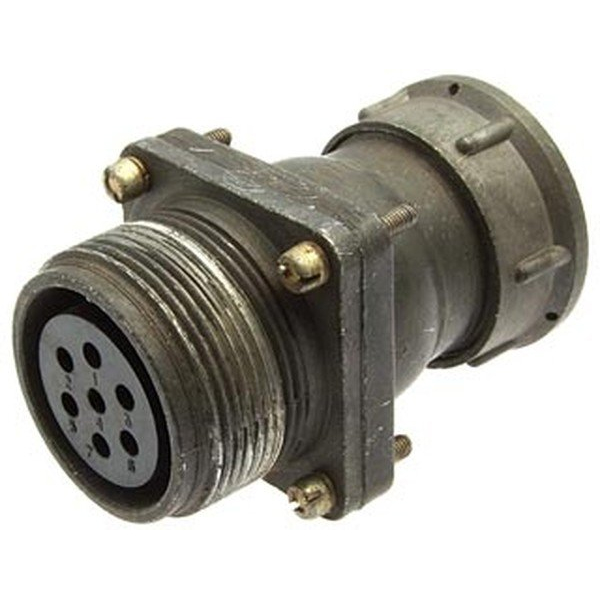

ШР28ПК7ЭГ9 — это приборная розетка из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 41238, категория — ШР28. Краткое описание из каталога указывает, что изделие является блочным и имеет кожух. Производитель в предоставленных данных не указан.

Розетка относится к приборной части соединителя. Ответная часть — кабельная вилка типа ШР28П7ЭГ9. Конструкция рассчитана на эксплуатацию в составе низкочастотных цилиндрических соединителей и обеспечивает соединение экранированного кабеля через прямой патрубок.

Подтверждённые особенности и технические характеристики

• Условный размер корпуса — 28.
• Количество контактов — 7, диаметр контактов — 2,5 мм.
• Прямой патрубок (ПК) предназначен для экранированного кабеля (Э).
• Рабочее напряжение — до 850 В постоянного или переменного тока частотой до 3 МГц.
• Рабочий ток — до 25 А на контакт; общая нагрузка — до 155–175 А.
• Сопротивление контакта — не более 1 мОм; сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Проходной диаметр — 33 мм.
• Материал контактов — серебро или никель.
• Масса — около 60 г.
• Климатическое исполнение — УХЛ (умеренный и холодный климат).
• Приёмка — «5».
• Год, указанный в характеристиках, — 91.

Расшифровка обозначения

Маркировка ШР28ПК7ЭГ9 построена по стандартной схеме для соединителей серии ШР. Она позволяет определить основные конструктивные признаки изделия.

• ШР — тип соединителя, негерметичный.
• 28 — размер корпуса.
• ПК — приборная часть с прямым патрубком.
• 7 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г — розетка с гнёздами.
• 9 — сочетание контактов: 7 штук диаметром 2,5 мм.

Применение и условия эксплуатации

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей. Она может использоваться в составе приборных блоков и кабельных сборок, где требуется цилиндрический низкочастотный соединитель с экранированием. Блочное исполнение с кожухом и прямой патрубок для экранированного кабеля делают её пригодной для стационарной аппаратуры и устройств, работающих в умеренном и холодном климате.

По данным изготовителя, соединитель выдерживает 500 сочленений и расчленений, наработку 1000 часов, вибрацию 1–5000 Гц с ускорением до 30 g и удары до 500 g. Эти параметры подтверждают возможность эксплуатации в условиях повышенных механических нагрузок. Материал контактов — серебро или никель — обеспечивает стабильное электрическое соединение, а сопротивление контакта не превышает 1 мОм.

Приёмка «5» и год 91, указанные в характеристиках, относятся к конкретным сведениям о товаре. Ответная часть — кабельная вилка ШР28П7ЭГ9. Таким образом, ШР28ПК7ЭГ9 представляет собой приборную розетку с семью контактами диаметром 2,5 мм, прямым патрубком для экранированного кабеля и кожухом, предназначенную для надёжного соединения электрических цепей в низкочастотной радиоэлектронной аппаратуре.
