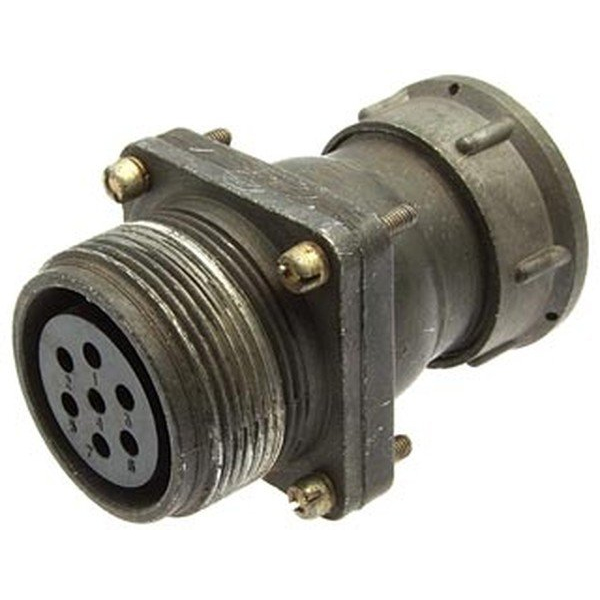

ШР28ПК7ЭГ9-К — это приборная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в различных устройствах.

Основные характеристики

Она имеет 7 контактов диаметром 2,5 мм, рассчитанных на рабочее напряжение до 850 В (переменный или постоянный ток частотой до 3 МГц) и токовую нагрузку до 25 А на контакт (максимум 35 А). +2
Проходной диаметр корпуса — 33 мм, условный размер — 28, конструкция негерметичная с прямым патрубком (ПК) для экранированного кабеля. +1
Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию до 300–2000 м/с², линейное ускорение и давление до 1,3·10⁻⁴ Па.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 28 — условный размер корпуса.

• ПК — приборная часть с прямым патрубком.

• 7 — количество контактов.

• Э — эквидистантное расположение контактов.

• Г — гайка для фиксации.

• 9 — шаг контактов (индекс).

Применение и ответная часть

Используется в электрических цепях приборов, аппаратуры и оборудования, где требуется прочное резьбовое соединение с одношпоночной поляризацией. +1

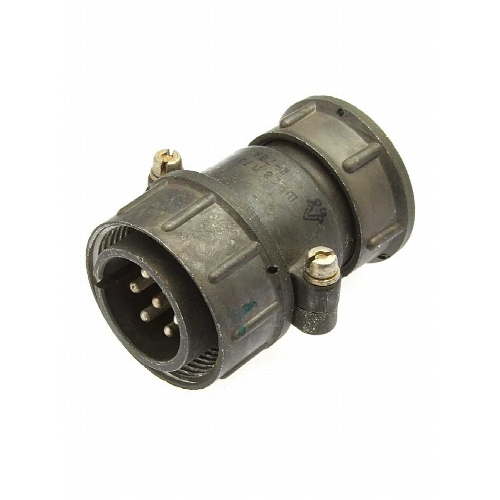

Ответной частью служит кабельная вилка ШР28П7ЭГ9, обеспечивая до 500 сочленений-расчленений и наработку от 1000 до 5000 часов. +2
Срок сохраняемости — минимум 15 лет, сопротивление изоляции — не менее 5000 МОм.
