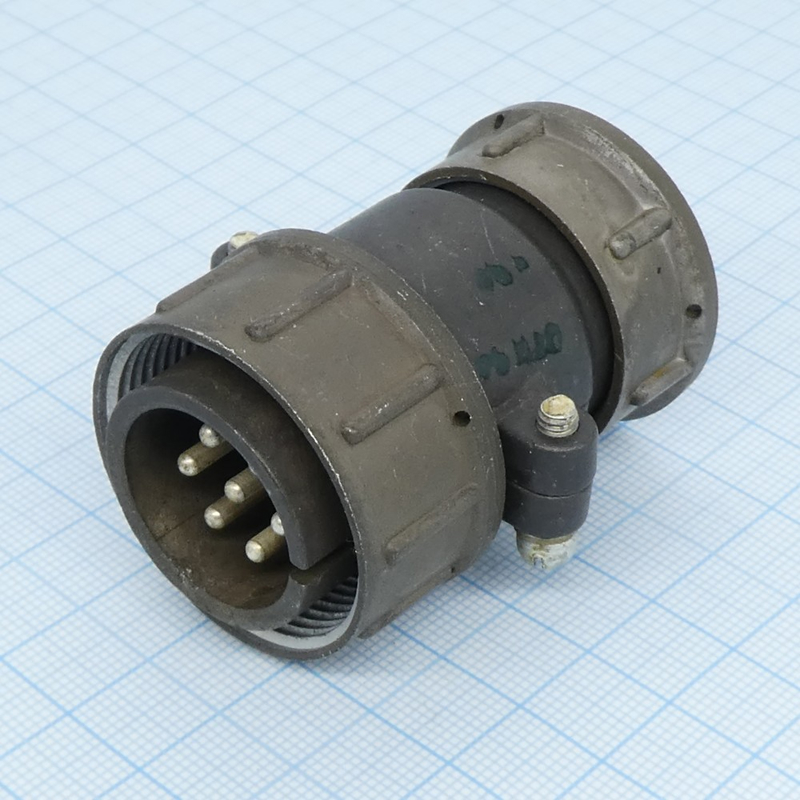

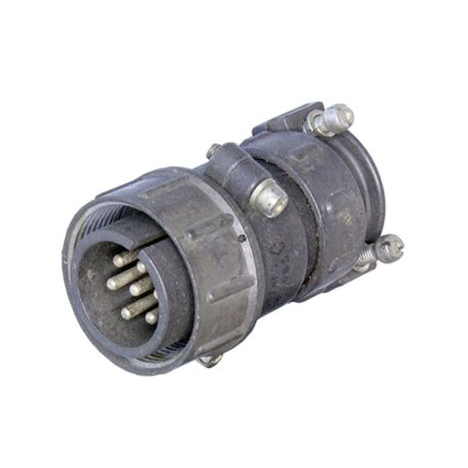

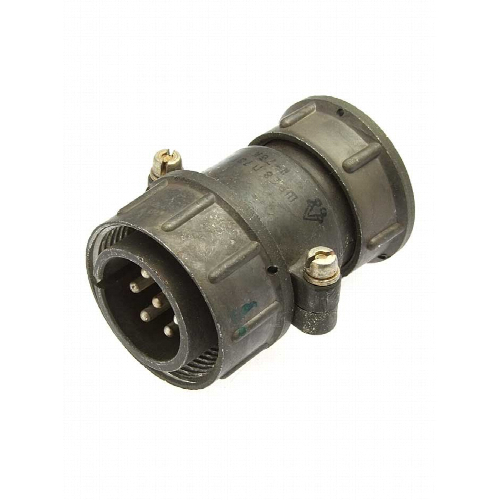

ШР28ПК7ЭГ9: приборная розетка для надёжных многоконтактных соединений

ШР28ПК7ЭГ9 — цилиндрический штепсельный соединитель серии ШР в исполнении приборной розетки. Модель рассчитана на создание разъёмных электрических соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны механическая прочность, стабильность контакта и удобство обслуживания.

Расшифровка маркировки

Обозначение ШР28ПК7ЭГ9 отражает конструкцию соединителя и его контактную конфигурацию:

Таким образом, ШР28ПК7ЭГ9 представляет собой приборную семиконтактную розетку в корпусе условного размера 28 с прямым патрубком и конструкцией для подключения экранированного кабеля.

Ключевые особенности

Соединитель относится к серии ШР — распространённому семейству круглых разъёмов для объёмного монтажа. Его конструкция ориентирована на применение в цепях переменного и постоянного тока, а также в сигнальных цепях аппаратуры с рабочей частотой до 3 МГц. Номинальное напряжение для соединителей данного типоразмера указывается до 850 В.

Для исполнения с сочетанием контактов 9 характерно наличие семи контактов диаметром 2,5 мм. Такая контактная группа подходит для передачи питания и управляющих сигналов между прибором, панелью и кабельной частью системы.

Основные эксплуатационные параметры ШР28ПК7ЭГ9:

• Семь контактов в одной контактной вставке

• Диаметр контактов — 2,5 мм

• Приборное исполнение с прямым патрубком

• Резьбовое сочленение с ответной частью

• Монтаж проводников пайкой

• Исполнение для экранированного кабеля

• Негерметичная конструкция

• Возможность применения в оборудовании климатического исполнения УХЛ при соблюдении защиты от внешней пыли и влаги

Конструкция и подключение

Приборная розетка ШР28ПК7ЭГ9 устанавливается на корпусе или панели оборудования. Прямой патрубок упрощает ввод кабеля по оси соединителя и помогает организовать аккуратную разводку внутри аппаратуры. Исполнение «Э» предусматривает применение экранированного кабеля, что особенно полезно в системах с чувствительными измерительными, управляющими или высокочастотными цепями.

Сочленение осуществляется резьбовым способом. После соединения вилки и розетки резьбовая фиксация противодействует самопроизвольному разъединению при вибрациях, перемещениях оборудования и механических нагрузках. Контактные выводы рассчитаны на пайку, поэтому перед монтажом важно правильно подобрать сечение провода, тип припоя, температурный режим и способ фиксации кабеля.

Пример применения: розетка ШР28ПК7ЭГ9 может использоваться как панельный интерфейс между стационарным блоком управления и внешним кабельным жгутом. Через семь контактов можно распределить питающие линии, сигналы управления, цепи индикации или дискретные сигналы, а экран кабеля использовать для снижения электромагнитных помех.

Где применяется ШР28ПК7ЭГ9

Семиконтактная приборная розетка востребована в составе оборудования, где необходимо регулярное разъединение кабельных линий без нарушения внутреннего монтажа. Типичные направления применения:

• Промышленные шкафы управления и автоматики

• Радиоэлектронные приборы и измерительные комплексы

• Испытательные стенды

• Системы связи и телеметрии

• Источники питания и распределительные устройства

• Оборудование с вибрационными и механическими нагрузками

• Кабельные сборки с экранированными цепями

При выборе ответной части необходимо сверять не только серию и размер корпуса, но и сочетание контактов, пол соединителя, исполнение патрубка, схему расположения контактов и требования к кабельному вводу. Для ШР28ПК7ЭГ9 ответная часть должна обеспечивать совместимость с корпусом 28, семиконтактной схемой сочетания 9 и резьбовым способом сочленения.

Итог

ШР28ПК7ЭГ9 — функциональная приборная розетка серии ШР на семь контактов, предназначенная для разъёмного подключения экранированных кабелей к аппаратуре. Сочетание прямого патрубка, резьбовой фиксации, контактной группы 2,5 мм и возможности работы в цепях до 850 В делает этот соединитель практичным решением для промышленной, радиотехнической и специализированной электроники.
