Назначение изделия

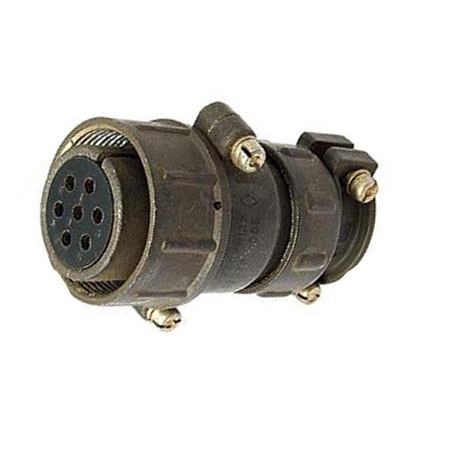

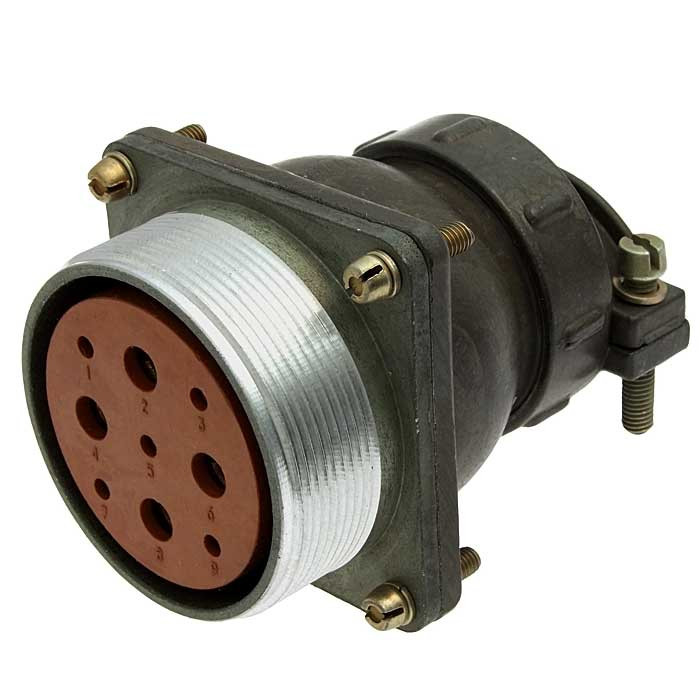

ШР28ПК7ЭГ7 — приборная розетка, представляющая собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей. Изделие применяется для соединения и разъединения проводов, кабелей и узлов в электро- и радиоаппаратуре. Розетка рассчитана на работу как с постоянным, так и с переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивно соединитель состоит из двух частей — вилки и розетки, которые могут быть выполнены как приборными (блочными), так и кабельными. Розетка ШР28ПК7ЭГ7 относится к приборному исполнению и устанавливается непосредственно на корпус аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтверждённые особенности, заложенные в обозначении модели.

• Тип соединителя — ШР, негерметичное исполнение.
• Условный размер корпуса — 28.
• Количество контактов — 7.
• Конструктивное исполнение — ПК, то есть с прямым патрубком.
• Вид гайки патрубка — Э, предназначена для экранированного кабеля.
• Максимальный ток на одиночный контакт — от 20 до 200 А в зависимости от конфигурации.

Исполнение ПК с прямым патрубком упрощает монтаж кабеля и обеспечивает удобное подключение к блочной части аппаратуры. Исполнение гайки Э позволяет использовать экранированный кабель, что важно для защиты цепей от внешних электромагнитных помех.

Область применения

Розетка ШР28ПК7ЭГ7 применяется в электро- и радиоаппаратуре для соединения и разъединения электрических цепей. Благодаря негерметичному исполнению и широкому диапазону рабочих напряжений изделие востребовано в составе блочных и кабельных соединений, где требуется надёжная коммутация при постоянном или переменном токе частотой до 3 МГц.

Соединитель используется в составе узлов, работающих в условиях, требующих устойчивости к внешним воздействиям. Совместно с ответной частью — вилкой — розетка образует разъёмное соединение, позволяющее быстро подключать и отключать кабельные сборки и отдельные блоки аппаратуры.

Технические характеристики

Основные параметры изделия, подтверждённые данными каталога, приведены ниже.

1. Тип соединителя: ШР, негерметичный.
2. Условный размер корпуса: 28.
3. Число контактов: 7.
4. Конструктивное исполнение: ПК, с прямым патрубком.
5. Вид гайки патрубка: Э, для экранированного кабеля.
6. Рабочее напряжение: до 850 В (амплитудное значение).
7. Частота тока: до 3 МГц.
8. Максимальный ток на одиночный контакт: от 20 до 200 А в зависимости от конфигурации.

Указанные значения следует учитывать при подборе соединителя для конкретной электрической цепи. Токовая нагрузка на контакт определяется конфигурацией изделия и условиями эксплуатации.

Гарантийные показатели

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантийная наработка варьируется в зависимости от режима эксплуатации: 1000 часов во всех режимах и условиях, допускаемых техническими условиями, и до 100000 часов в облегчённом режиме.

Таким образом, ШР28ПК7ЭГ7 является надёжным решением для подключения электрических устройств в условиях, требующих высокой надёжности и устойчивости к внешним воздействиям. При монтаже важно соблюдать соответствие ответных частей и учитывать допустимые токовые и частотные параметры цепи.
