Назначение и общее описание

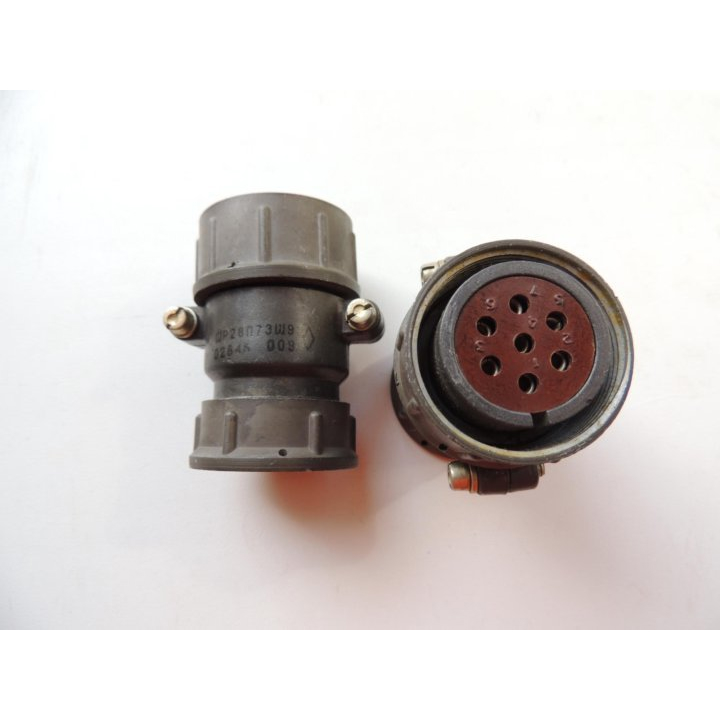

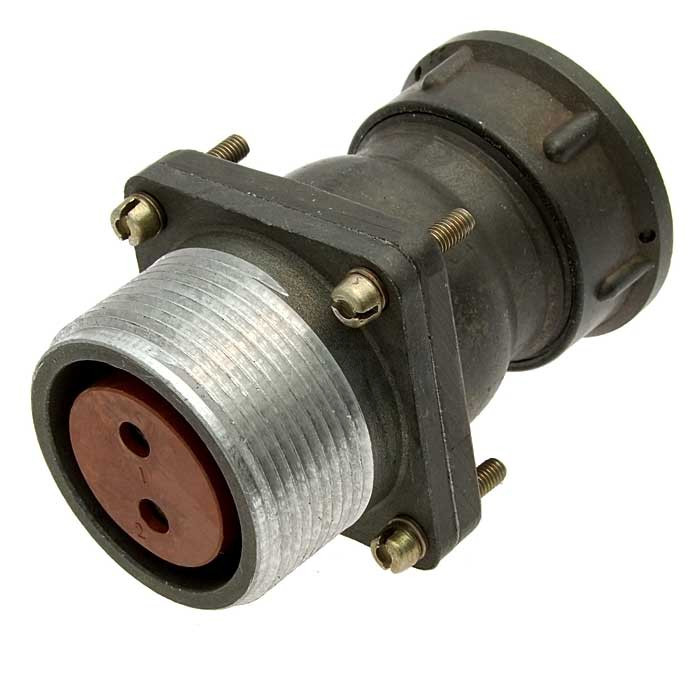

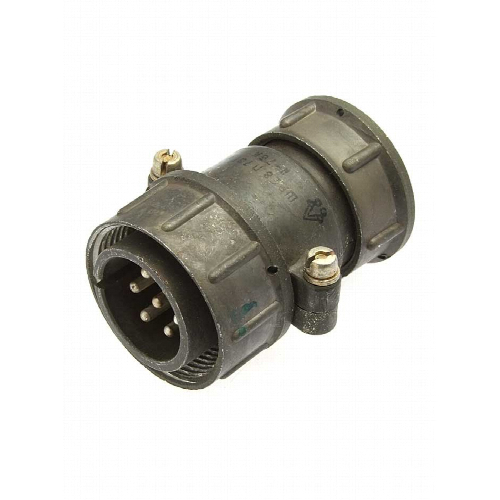

ШР28ПК7ЭГ7-К — это приборная розетка серии низкочастотных цилиндрических соединителей ШР, выпускаемая производителем Элекон. Изделие относится к классу негерметичных приборных (блочных) розеток и предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре. По данным каталога, товар выпускался примерно в 2015 году и поставляется под артикулом 51385 в категории ШР28.

Розетка применяется во внутренних установках климатического исполнения УХЛ2 по ГОСТ 15150-69. Допускается также наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения. Конструкция рассчитана на работу с экранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Маркировка ШР28ПК7ЭГ7-К содержит полную информацию о конструкции изделия. Ниже приведена построчная расшифровка в соответствии с принятой системой обозначений серии ШР.

• ШР — тип соединителя (низкочастотный цилиндрический);
• 28 — размер корпуса;
• ПК — прямой патрубок приборной части;
• 7 — количество контактов;
• Э — гайка для экранированного кабеля;
• Г — розетка;
• 7 — сочетание контактов;
• К — модификация изделия.

Таким образом, данная розетка представляет собой приборную часть соединителя с прямым патрубком и гайкой, обеспечивающей подключение экранированного кабеля.

Технические характеристики

Ниже перечислены подтверждённые параметры изделия, указанные в данных производителя.

• Тип: негерметичная розетка приборная (блочная) с прямым патрубком (ПК) и гайкой Э для экранированного кабеля;
• Количество контактов: 7 штук диаметром 1,5 мм;
• Максимальное напряжение: 850 В (амплитудное значение);
• Максимальный ток: 20 А на контакт, 70 А суммарно;
• Сопротивление контакта: не более 2,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Ресурс сочленений-расчленений: 500 циклов;
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g);
• Материал корпуса: пластмасса (М);
• Материал контактов: серебро или никель;
• Сочленение: резьбовое, с одношпоночной поляризацией.

Особенности конструкции и применение

Розетка ШР28ПК7ЭГ7-К выполнена с прямым патрубком приборной части, что упрощает монтаж на корпусах блоков и аппаратуры. Гайка Э обеспечивает надёжное крепление экранированного кабеля и сохранение целостности экрана, что важно при работе в цепях с повышенными требованиями к помехозащищённости. Одношпоночная поляризация исключает неправильное сочленение ответных частей, а резьбовое соединение гарантирует механическую прочность и стабильный электрический контакт при вибрационных нагрузках.

Благодаря семи контактам диаметром 1,5 мм и допустимому току до 20 А на контакт изделие подходит для коммутации силовых и сигнальных цепей в составе электро- и радиоаппаратуры. Низкое переходное сопротивление контакта и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и безопасность работы. Устойчивость к синусоидальной вибрации с ускорением до 30 g позволяет применять розетку в условиях интенсивных механических воздействий.

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию внутри помещений, а при дополнительной защите от дождя, пыли и солнечного излучения — и на открытом воздухе. Ресурс в 500 циклов сочленения и расчленения определяет область применения изделия как разъём для периодического подключения и отключения блоков и узлов, а не для частых коммутаций. Сочетание пластмассового корпуса с контактами из серебра или никеля обеспечивает коррозионную стойкость и долговечность соединения.
