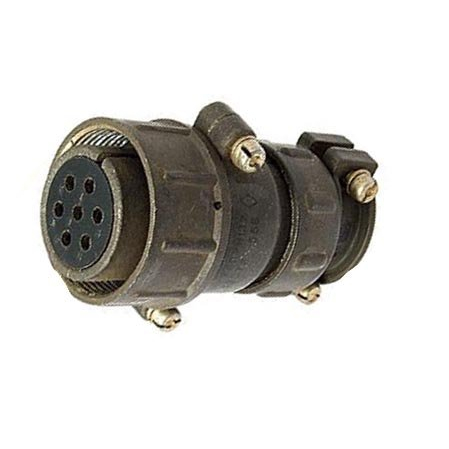

ШР28ПК7ЭГ7 — это розетка цилиндрического соединителя серии ШР, предназначенная для приборной части аппаратуры. Она используется для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Применение

Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Подходит для монтажа с экранированными или неэкранированными кабелями по виду концевой гайки патрубка.

Характеристики

• Условный размер корпуса: 28 мм.

• Количество контактов: 7 шт (диаметр 1,5 мм).

• Сочленение: резьбовое, поляризация корпусов — одношпоночная. ?

• Покрытие контактов: серебро.

• Метод монтажа: пайка. ?

• Максимальный ток на контакт: 20 А. ?

• Сопротивление контакта: не более 2,5 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм. ?
