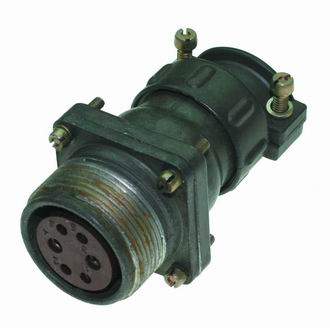

ШР28ПК6НГ5 — это приборная розетка цилиндрического типа из серии ШР, предназначенная для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

• ШР — тип соединителя.

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с угловым патрубком.

• 6 — количество контактов.

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вид контактов ( розетка ).

• 5 — сочетание контактов (6 шт. диаметром 1,5 мм).

Применение

Используется как соединитель общего назначения в низкочастотных низковольтных цепях аппаратуры, где требуется надежное зчлененное соединение без герметизации.

Характеристики

Рабочая напруга — не более 850 В, максимальный ток на контакт — 20 А (общий до 60 А), сопротивление контакта — не более 2,5 мОм.
Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, механические удары до 5000 м/с?, срок службы — минимум 1000 часов, до 500 соединений.
Корпус из алюминиевого сплава АЛ-11, изоляторы — карболит К-211-3, контакты из латуни ЛС59-1 с серебряным покрытием. ?
