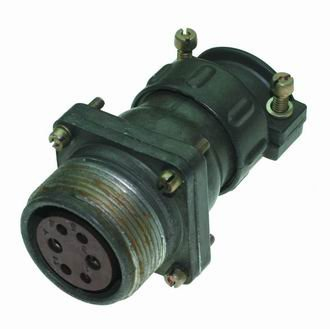

ШР28ПК6НГ4 — это приборная розетка цилиндрического типа из серии низкочастотных соединителей ШР с 6 контактами (4 контакта диаметром 1,5 мм и 2 — 3,5 мм). Она предназначена для подключения неэкранированного кабеля с прямым патрубком (диаметр 33 мм) в электрических цепях переменного и постоянного тока. ?

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, с монтажом на панель или прибор (нависной метод). Подходит для цепей с частотой до 3 МГц, где важна надежность в условиях вибрации и перепадов температур.

Характеристики

Рабочее напряжение — до 850 В, максимальный ток на контакт: 10 А (для ?1,5 мм) и 50 А (для ?3,5 мм), общее — до 140 А. Диапазон температур от -60°C до +60°C (с перегревом контактов до +110°C), срок службы — минимум 1000 часов, до 500 соединений-расчленений. Корпус из алюминиевого сплава АЛ-11, контакты из латуни ЛС59-1 с покрытием никелем, изолятор — карболит К-211-3.
