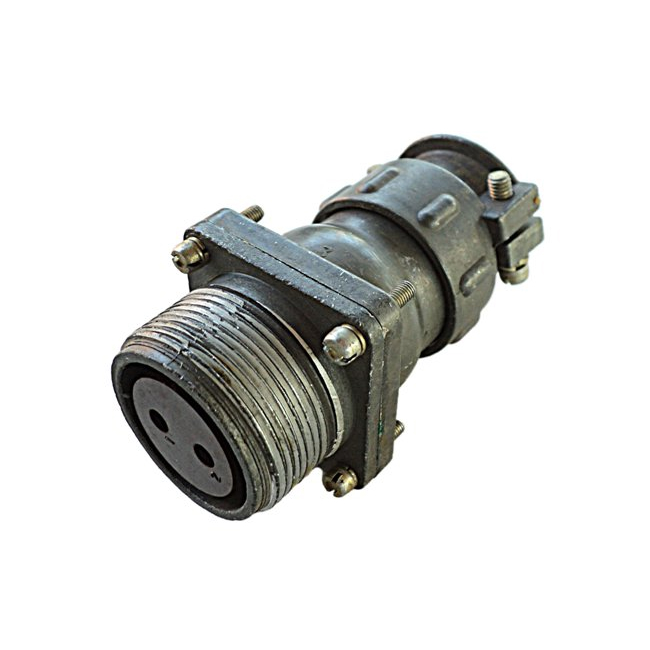

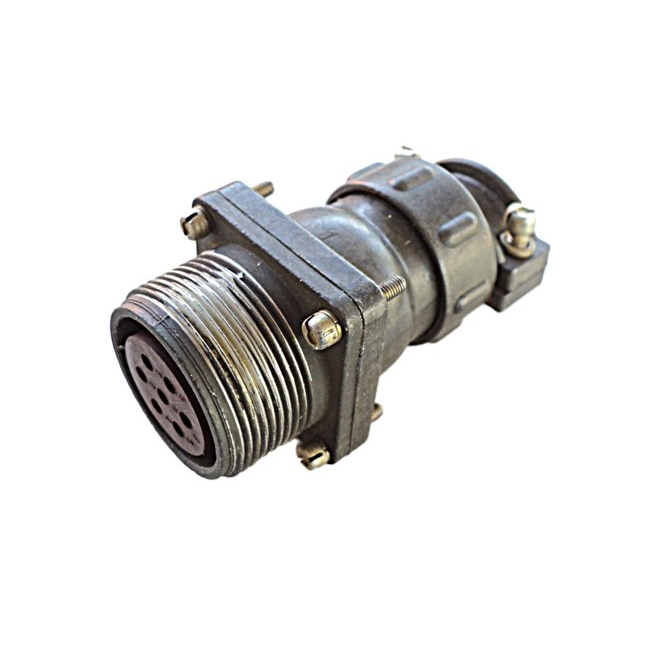

ШР28ПК6ЭШ — это приборная вилка низкочастотного цилиндрического разъёма серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре. Она используется как соединитель общего назначения для электрических цепей постоянного и переменного токов частотой до 3 МГц.​

Расшифровка обозначения

Обозначение ШР28ПК6ЭШ расшифровывается следующим образом:

• ШР — тип соединителя (цилиндрический низкочастотный).

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с патрубком.

• 6 — количество контактов.

• Э — исполнение для экранированного кабеля.

• Ш — вилка (приборная часть).

Технические характеристики

Разъём выдерживает рабочий ток до 10 А и напряжение до 850 В (постоянного тока). Диаметр контактов — 1,5 мм с серебряным покрытием, сопротивление контакта — не более 2,5 мОм, изоляции — не менее 5000 МОм. Метод монтажа — пайка, хвостовики контактов подходят для проводов сечением до 1,93 мм², количество перепаек — до 3.​

Габаритные размеры составляют 42×38×38 мм, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Сочленение — резьбовое.

Условия эксплуатации

Температура окружающей среды — от -60°C до +60°C (с учётом перегрева контактов до +110°C). Соединитель устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и линейному ускорению до 2000 м/с². Работает при пониженном давлении до 1,3×10⁻⁴ Па. Климатическое исполнение — УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).
