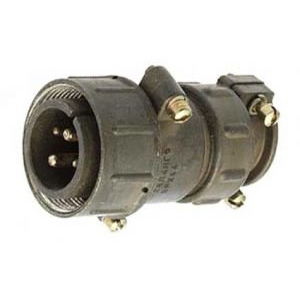

ШР28ПК4НШ5 — это вилка приборная цилиндрического низкочастотного соединителя серии ШР производства компании Каскад (2024 г., ОТК по ТУ 6313-022-61929916-2015). Она предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в электрических цепях постоянного и переменного тока (частотой до 3 МГц), для внутреннего и наружного монтажа (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

• Максимальное рабочее напряжение постоянного тока: 850 В. ?

• Рабочий ток: не более 50 А (25 А для контактов ?2,5 мм, 35 А для ?3,5 мм).

• Количество контактов: 4 (2 шт. ?2,5 мм, 2 шт. ?3,5 мм, штыревые, извлекаемые). ?

• Сопротивление контактов: не более 1,0 мОм (?2,5 мм), 0,75 мОм (?3,5 мм).

• Сопротивление изоляции: 5000 МОм.

• Условия эксплуатации: синусоидальная вибрация 1–5000 Гц, 30g; механический удар многократный 350 м/с? (35g), одиночный 5000 м/с? (500g); линейное ускорение 2000 м/с? (200g).

• Температурный диапазон: от -60 до +60°C (с перегревом контактов до +110°C). ?

• Ресурс: наработка 5000 ч (минимум 1000 ч), 500 сочленений-расчленений, срок сохраняемости 15 лет.

Конструкция

вилка блочно-приборная с прямым патрубком (П), гайкой для неэкранированного кабеля (НШ), резьбовым соединением, одношпоночной поляризацией. Корпус из алюминиевого сплава (оксидирован), изолятор — бакелит (черный), контакты — латунь с серебряным покрытием. Габариты: 38?38?74,8 мм, монтаж на панель пайкой. ?
