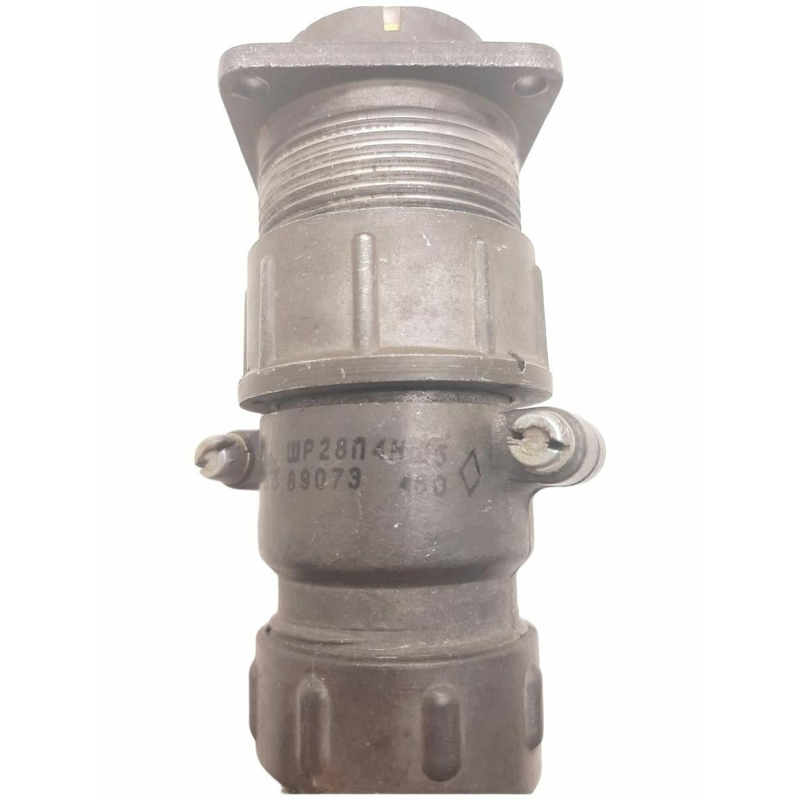

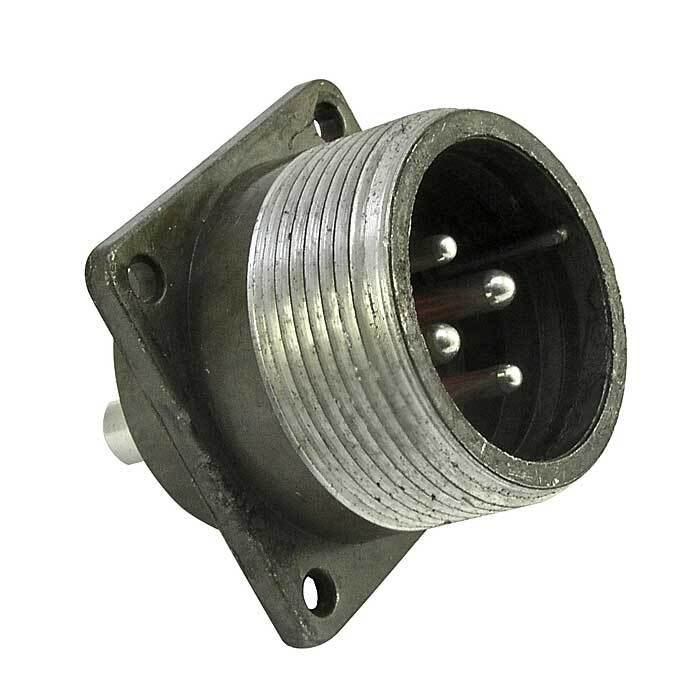

ШР28ПК4НШ5 — это отечественный цилиндрический низкочастотный соединитель серии ШР, выполненный в виде блочной вилки с кожухом, предназначенной для монтажа на прибор или блок. Он относится к классу разъемов объемного монтажа с резьбовым сочленением и используется для коммутации цепей постоянного, переменного и импульсного тока.

Основные характеристики

• Количество и тип контактов : 4 штыревых контакта, два диаметром 2,5 мм и два диаметром 3,5 мм, что соответствует сочетанию «5».

• Нагрузочные параметры : допустимый рабочий ток на контактах 2,5 мм — до примерно 25 А, на 3,5 мм — до порядка 35–50 А в зависимости от источника; максимальное напряжение цепи — до 850 В.

• Материалы : корпус — алюминиевый сплав с оксидным покрытием, изолятор — бакелит (карболит) черного цвета, контакты — латунные с серебряным покрытием.

Конструкция и монтаж

• Конструктивное исполнение : корпус условным размером 28, прямой патрубок (ПК), накидная гайка для неэкранированного кабеля; вилка блочная (установка на панель блока).

• Монтаж : механический крепеж на панели (резьбовое сочленение с резьбой накидной гайки M33×1,5 мм), электрический монтаж — пайка проводов к контактам.

• Габариты : ориентировочно 38×38×74,8 мм (длина×ширина×высота), масса около 99–101 г.

Рабочие условия и стойкость

• Температурный диапазон : обычно от −60 до +60 °C, по некоторым данным — до +100 °C в зависимости от модификации.

• Вибрация и удары : разъем рассчитан на синусоидальную вибрацию до 30 g (300 м/с²) в диапазоне 1–5000 Гц, а также на многократные и однократные механические удары с ускорением до десятков и сотен g.

• Климатическое исполнение : УХЛ, допускается эксплуатация при высокой относительной влажности (до ~98% при +25 °С) и в широком диапазоне давлений.

Ресурс и совместимость

• Ресурс : не менее 500 циклов сочленения–расчленения, минимальная наработка — порядка 1000 часов.

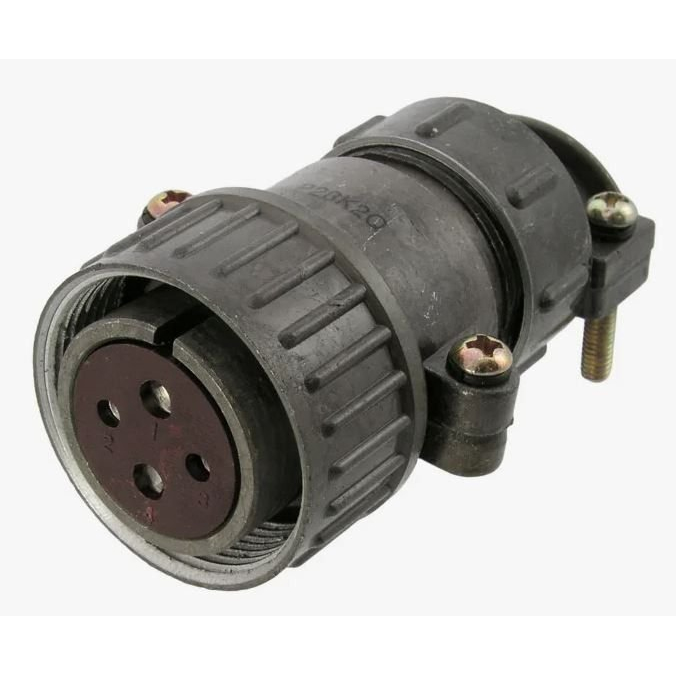

• Взаимосочленение : разъем ШР28ПК4НШ5 предназначен для сопряжения с соответствующими кабельными розетками серии 2РТТ, 2РТ‑А и аналогичными разъемами ШР‑серии.
