Назначение разъёма ШР28ПК4НШ5

ШР28ПК4НШ5 — низкочастотный цилиндрический разъём серии ШР (соединители приборные, низкочастотные), выполненный в виде блочной вилки с кожухом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, контрольно-измерительных устройствах и других приборах, где требуется надёжное электрическое соединение с механическим креплением на панель.

По каталогу изделие относится к категории ШР28, артикул 41235. Приемка — «1», год выпуска — 83-87. Краткое описание из каталога: блочная с кожухом. Производитель в предоставленных данных не указан.

Конструкция и тип исполнения

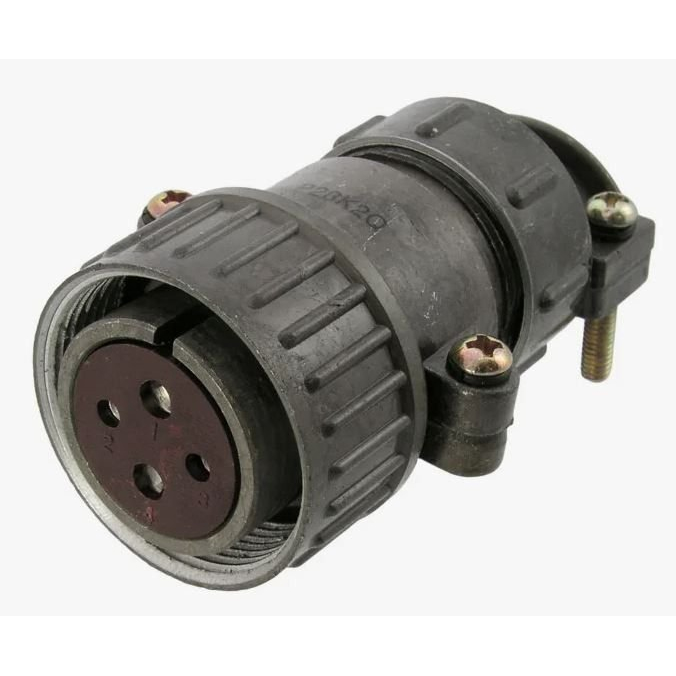

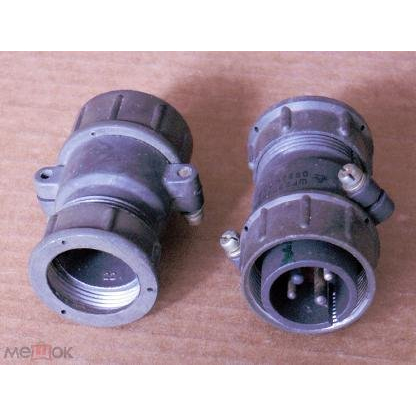

Вилка имеет прямое исполнение с патрубком. Корпус изготовлен из алюминиевого сплава, покрыт оксидированием и окрашен в серый цвет. Монтаж выполняется на панель через два монтажных отверстия. Электрическое соединение проводов с контактами осуществляется пайкой. Сочленение с ответной розеткой — резьбовое, что обеспечивает механическую фиксацию и стабильность контакта при эксплуатации.

Габариты корпуса составляют примерно 38 на 38 на 74,8 мм, масса вилки — порядка 99–101 г.

Контакты и электрические параметры

Разъём содержит 4 штыревых контакта разного диаметра: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Такое сочетание позволяет коммутировать цепи с разной токовой нагрузкой в пределах одного соединителя.

• Максимальный рабочий ток на контактах диаметром 2,5 мм — до 25 А.
• Максимальный рабочий ток на контактах диаметром 3,5 мм — до 35 А.
• Максимальное рабочее напряжение — до 850 В.
• Сопротивление контактов диаметром 2,5 мм — не более примерно 1 мОм.
• Сопротивление контактов диаметром 3,5 мм — не более примерно 0,75 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм между контактами и корпусом.

Условия эксплуатации и устойчивость

Климатическое исполнение — УХЛ. Интервал рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Разъём рассчитан на воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g. Изделие устойчиво к многократным механическим ударам с ускорением до 35 g и к однократным ударам с ускорением до 500 g.

Ресурс и надёжность

Количество допустимых сочленений-расчленений (циклов «включить-выключить») — не менее 500. Минимальная наработка — 1000 часов. Эти показатели определяют область применения изделия в аппаратуре, где предусмотрены периодические подключения и отключения, а также длительная работа под нагрузкой.

Применение

Вилка ШР28ПК4НШ5 применяется в составе приборных соединителей серии ШР для панельного монтажа. Типовые сценарии использования — подключение блоков питания, измерительных и радиотехнических устройств, коммутация силовых и сигнальных цепей постоянного и переменного тока. Резьбовое сочленение с розеткой и устойчивость к вибрации и ударам делают разъём пригодным для оборудования, работающего в жёстких механических условиях.

Для подбора сечения проводов и способа монтажа следует учитывать распределение нагрузки по контактам: цепи с большим током подключаются к контактам диаметром 3,5 мм, цепи с меньшим током — к контактам диаметром 2,5 мм.
