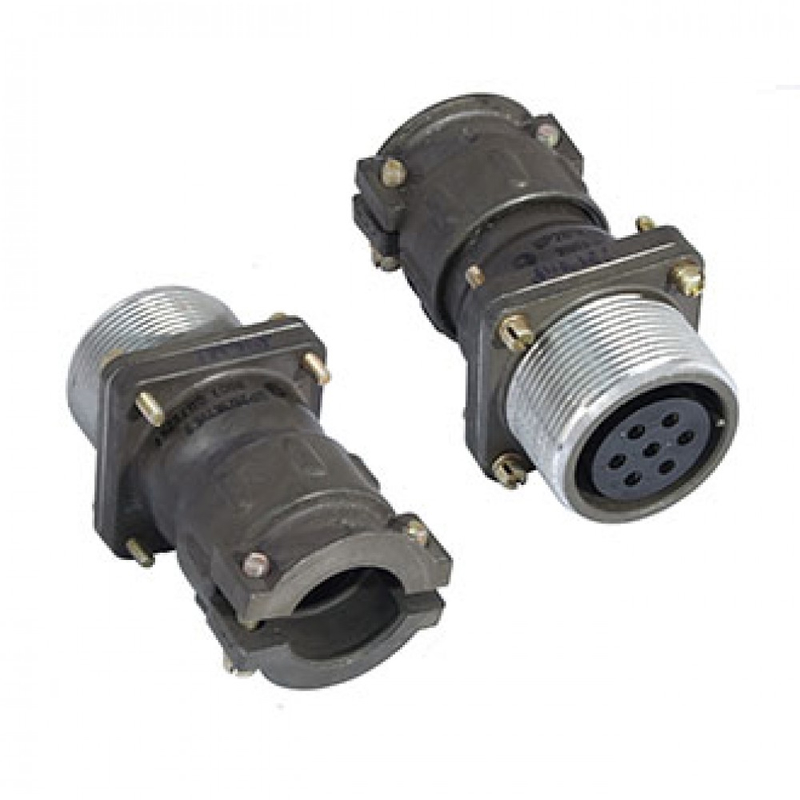

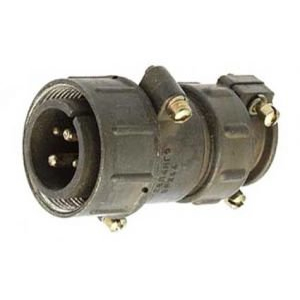

ШР28ПК4НГ5 — это цилиндрический низкочастотный штепсельный соединитель серии ШР, представляющий собой розетку приборную блочно-кабельную с прямым патрубком и 4 контактами. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В в радиоэлектронной и электротехнической аппаратуре.

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку на контакт до 50 А и рабочий ток до 25–50 А в зависимости от контакта. Диапазон рабочих температур — от -60°C до +60°C (с учетом перегрева контактов до +110°C), степень защиты IP54. Он устойчив к вибрации (до 300 м/с², 1–5000 Гц), механическим ударам (до 5000 м/с² одиночного действия) и пониженному давлению до 1,3·10⁻⁴ Па.

Условия эксплуатации

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет. Сопротивление изоляции не менее 5000 МОм, диэлектрическая прочность — до 1500 В. Такие разъемы применяются в условиях вибрации, экстремальных температур и механических нагрузок.

Маркировка и конструкция

Обозначение расшифровывается как: ШР (серия), 28 (условный размер корпуса), ПК (приборная кабельная розетка), 4 (количество контактов), НГ (неэкранированная, герметичная), 5 (исполнение). Диаметр контактов — 2,5 или 3,5 мм, масса — до 100–121 г. Соответствует ТУ ОСТ В 11 0121-91 или аналогичным стандартам.
