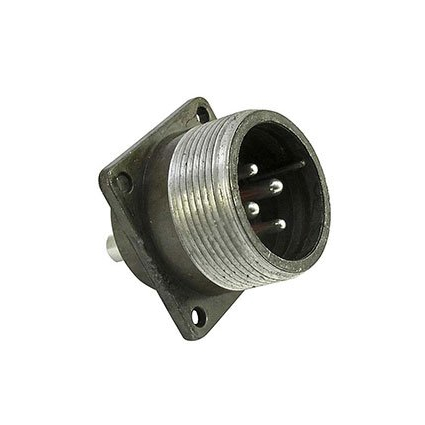

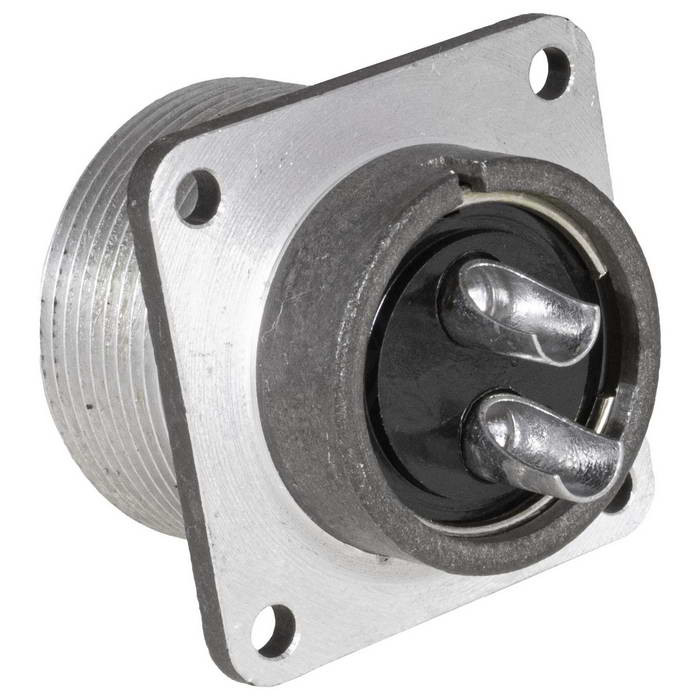

ШР28ПК4ЭШ5 вилка Каскад (2024г ОТК) — это приборная вилка цилиндрического низкочастотного соединителя серии ШР производства НПО «Каскад», соответствующая ТУ 6313-022-61929916-2015. Она предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В.

Применение

Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ. Подходит для приборного монтажа без патрубка, в промышленности, авиации и вакуумных системах.

Характеристики

• Максимальное напряжение постоянного тока: 850 В. ?

• Количество контактов: 4 шт., условный размер корпуса: 28 мм. ?

• Сопротивление контактов: не более 2,5 мОм (для ?1,5 мм) до 0,15 мОм (для ?9 мм). ?

• Сопротивление изоляции: ?5000 МОм. ?

• Наработка: ?5000 ч, сочленения-расчленения: ?500. ?

• Температура: от -60 до +60°C (смена до +110°C). ?

• Вибрация: 1–5000 Гц, 300 м/с?; удар: до 5000 м/с?; ускорение: 2000 м/с?.

• Срок хранения: 15 лет. ?
