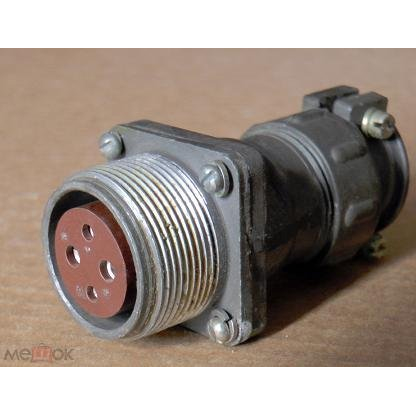

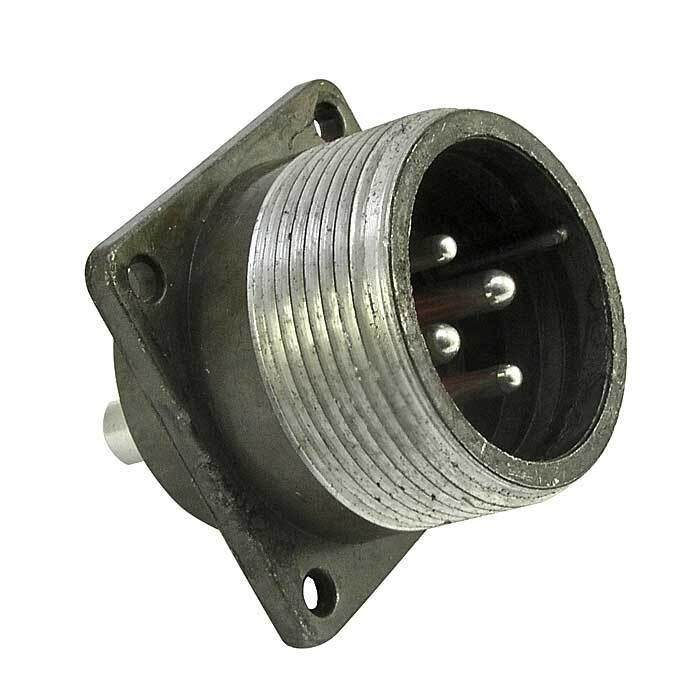

ШР28ПК4ЭШ5 – это низкочастотный цилиндрический разъём серии ШР, типовая приборная/блочная вилка с кабельным патрубком и экранирующей гайкой, предназначенная для соединения электрических цепей в электро‑ и радиоаппаратуре.

Основные параметры

• Тип соединителя: вилка блочная (приборная) с прямым патрубком, резьбовое сочленение.

• Условный размер корпуса: 28, количество контактов – 4.

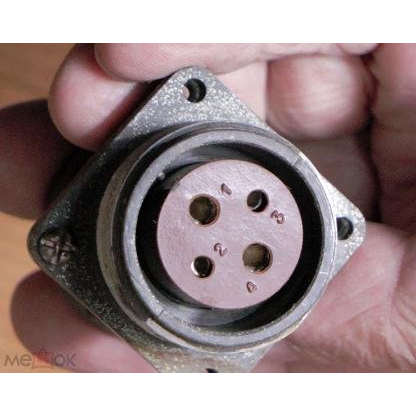

• Сочетание контактов 5: 2 контакта диаметром 2,5 мм и 2 диаметром 3,5 мм, штыревого типа, круглого сечения.

Электрические характеристики

• Максимальное рабочее напряжение: до 850 В (постоянный и переменный ток, частота до порядков мегагерц).

• Максимальный ток на контакт: примерно 25 А для контактов Ø 2,5 мм и до 35 А для Ø 3,5 мм.

• Сопротивление контактов: не более 1 мОм для Ø 2,5 мм и около 0,75 мОм для Ø 3,5 мм.

Конструкция и материалы

• Контакты: из латуни с серебряным покрытием, штырьковые, извлекаемые.

• Изолятор: бакелит (карболит), чёрного цвета.

• Корпус: алюминиевый сплав (например, А‑22), оксидирован, серого цвета, форма «Б» – приборный.

Механический монтаж и условия эксплуатации

• Метод сочленения: резьбовое (накидная гайка M33×1,5).

• Монтаж: на панель/блок, винтами, с установочными отверстиями диаметром около 3,5 мм и шагом 30 мм.

• Интервал рабочих температур: примерно от −60 до +60…+100 °C, в зависимости от конкретной спецификации производителя.

Климатические и механические нагрузки

• Климатическое исполнение: УХЛ (умеренный климат).

• Устойчивость к вибрациям: диапазон частот 1–5000 Гц, ускорение до 30 g (300 м/с²).

• Механические удары: многократные до ≈35 g, одиночные до 500 g; в некоторых вариантах технических описаний указывается до 5000 м/с².
