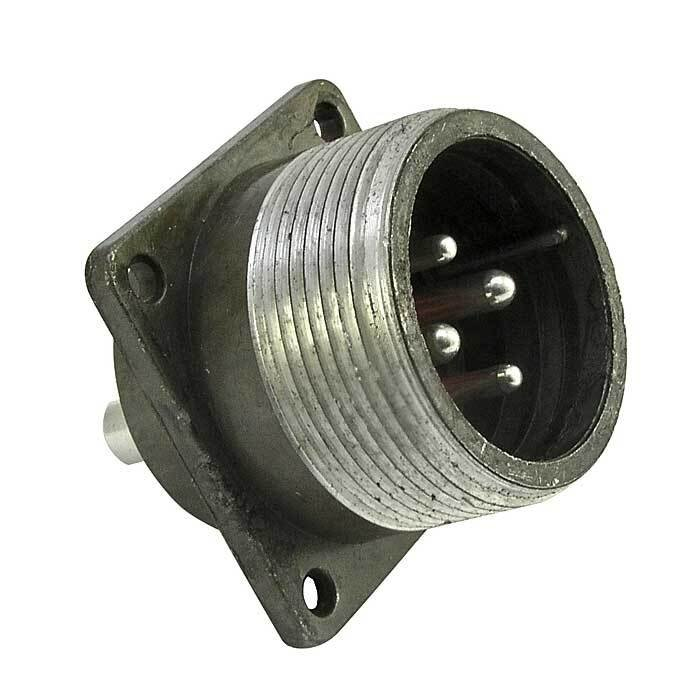

ШР28ПК4ЭШ5 представляет собой блочную вилку с кожухом типа «5» из серии цилиндрических низкочастотных соединителей ШР. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре, работает в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

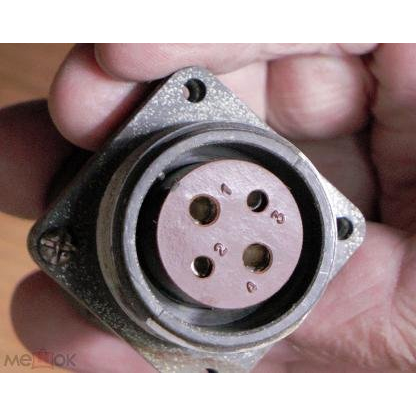

Соединитель имеет 4 контакта: два диаметром 2,5 мм (ток до 25 А, сопротивление ≤1 мОм) и два диаметром 3,5 мм (ток до 35 А, сопротивление ≤0,75 мОм). Контакты из латуни с серебряным покрытием, извлекаемые, круглой формы; материал изолятора — бакелит черного цвета.

Конструкция и монтаж

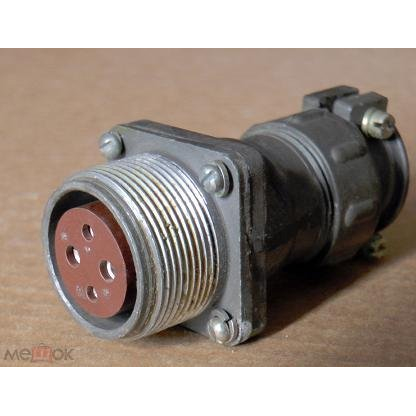

Вилка блочная приборного типа (Б) с прямым патрубком (П) и гайкой для экранированного кабеля (Э), корпус из алюминиевого сплава с оксидированием (серый цвет). Габариты: 38×38×60,2 мм, резьба накидной гайки M33×1,5, монтаж — пайка на панель, одношпоночная поляризация.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ, вибрация 1–5000 Гц до 30 g, удары до 500 g, сопротивление изоляции ≥5000 МОм. Ресурс: 500 сочленений-расчленений, наработка ≥1000 ч, срок хранения 15 лет.
