Назначение и область применения

ШР28ПК4ЭШ представляет собой низкочастотный цилиндрический соединитель серии ШР28, предназначенный для работы в приборных электрических цепях постоянного и переменного тока. Устройство рассчитано на многократное соединение и разъединение кабельных линий в радиоэлектронной аппаратуре, измерительных комплексах и промышленном оборудовании.

Разъём относится к семейству соединителей нормальных габаритов с резьбовым сочленением и ориентирован на объёмный монтаж. Благодаря своей конструкции он обеспечивает стабильное электрическое соединение в условиях, где требуется надёжность при умеренных механических нагрузках и широком диапазоне температур окружающей среды. Применение данного соединителя оправдано в измерительной технике, системах автоматизации, промышленных установках и радиоэлектронных средствах, эксплуатируемых как в стационарных, так и в подвижных объектах.

Электрические параметры

Соединитель ШР28ПК4ЭШ рассчитан на работу с максимальным рабочим напряжением постоянного тока до 850 В. Устройство поддерживает функционирование в цепях постоянного и переменного тока частотой до нескольких мегагерц, при этом используется амплитудное значение напряжения. Такие характеристики позволяют применять разъём в низкочастотных трактах передачи сигналов и цепях питания различной аппаратуры.

Конструкция контактной группы обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных циклах сочленения. Количество контактов составляет 4, тип контактных стержней — патрубковые или аналогичные по исполнению, с диаметром порядка 2,5 мм.

Конструктивные особенности

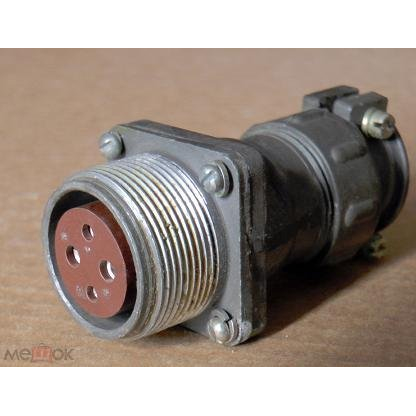

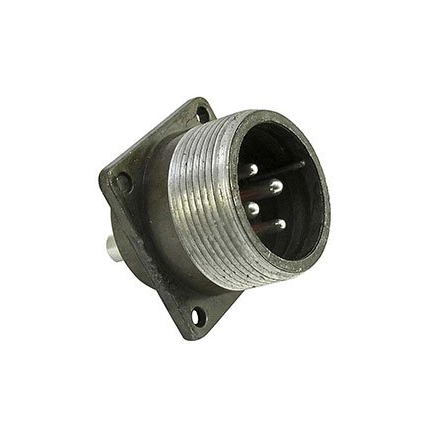

Корпус изделия выполнен в виде цилиндрического приборного соединителя с резьбовой накидной гайкой. Резьбовое сочленение гарантирует надёжную фиксацию ответных частей и предотвращает самопроизвольное разъединение при вибрационных воздействиях. В зависимости от конкретной модификации исполнение может быть герметичным или негерметичным.

Соединитель ориентирован на объёмный монтаж, что упрощает подключение проводников и обеспечивает удобство при сборке и ремонте аппаратуры. Конструкция предусматривает возможность многократных сочленений и расчленений — ресурс составляет тысячи циклов.

Основные конструктивные и эксплуатационные характеристики

• Количество контактов: 4
• Тип контактных стержней: патрубковые, диаметр порядка 2,5 мм
• Максимальное рабочее напряжение постоянного тока: до 850 В
• Рабочий диапазон температур: примерно от минус 60 до плюс 60 градусов Цельсия
• Кратковременная перегрузка по температуре: до около плюс 110 градусов Цельсия с учётом нагрева контактов
• Минимальный срок сохраняемости: порядка 15 лет при хранении в нормальных условиях
• Способ монтажа: объёмный
• Тип сочленения: резьбовое

Климатические и механические характеристики

Изделие сохраняет работоспособность в широком интервале температур окружающей среды — примерно от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременная температурная перегрузка до около плюс 110 градусов Цельсия с учётом нагрева контактов при прохождении тока. Такая термостойкость позволяет использовать соединитель в оборудовании, эксплуатируемом в неотапливаемых помещениях, на открытом воздухе и в транспортных средствах.

Разъём выдерживает многократные циклы сочленения и расчленения, что подтверждает его пригодность для аппаратуры, требующей периодического переподключения кабельных сборок. Минимальный срок сохраняемости составляет порядка 15 лет при условии хранения в нормальных условиях, что свидетельствует о долговечности материалов и защитных покрытий.

Рекомендации по применению

ШР28ПК4ЭШ целесообразно использовать в измерительных приборах, промышленном оборудовании, радиоэлектронных системах и других устройствах, где необходима надёжная низкочастотная коммутация сигнальных и питающих цепей. Резьбовое сочленение особенно востребовано в условиях вибрации и подвижности, так как исключает ослабление контакта в процессе эксплуатации.

При выборе ответной части следует учитывать исполнение соединителя — вилка или розетка, а также герметичность модификации. Для корректного подбора рекомендуется уточнить конкретный тип ответного разъёма в соответствии с проектной документацией оборудования.
