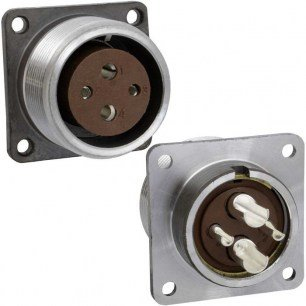

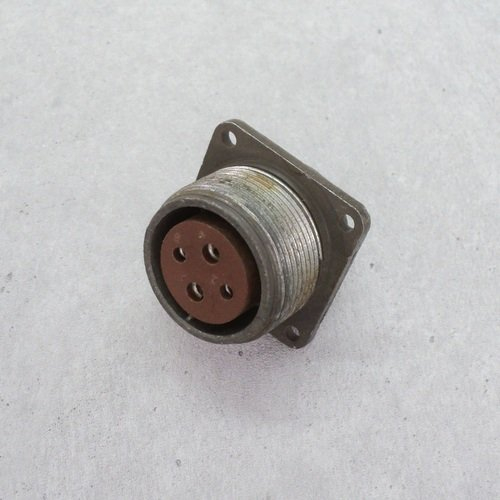

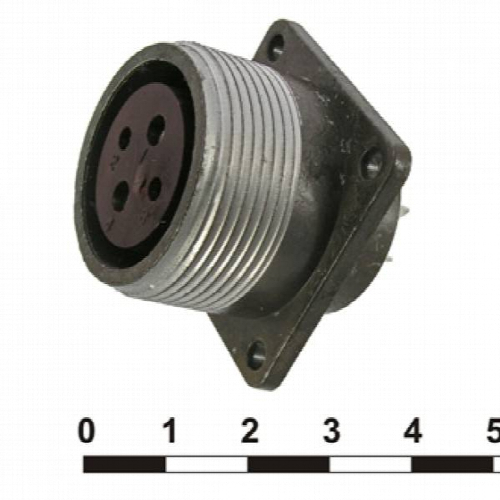

ШР28ПК4ЭГ5 — это розетка приборная (без патрубка) серии цилиндрических низкочастотных соединителей ШР производства компании «Каскад» (2024 г., ОТК). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в приборах, работающих на постоянном и переменном токе частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего и наружного монтажа (с защитой от пыли и влаги), в климатическом исполнении УХЛ, включая условия пониженного давления.

Характеристики

• Количество контактов: 4 (два диаметром 2,5 мм и два 3,5 мм). ?

• Рабочий ток на контакт: до 25 А (для 2,5 мм) и 50 А (для 3,5 мм); максимальная токовая нагрузка на соединитель — 150 А. ?

• Сопротивление контактов: не более 1,0 мОм (2,5 мм) и 0,75 мОм (3,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: до 5000 Гц, ускорение 300 м/с?; удар: до 5000 м/с?; ресурс: 5000 ч наработки, 500 сочленений-расчленений.

• Сочленение: резьбовое, одношпоночная поляризация; монтаж: пайка; покрытие контактов: серебро или никель.
