ШР28ПК2НГ7: приборная розетка для силовых цепей и промышленной аппаратуры

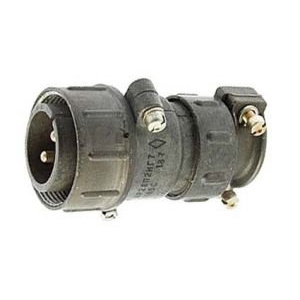

ШР28ПК2НГ7 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде приборной розетки с прямым патрубком. Разъём рассчитан на надёжное разъёмное подключение проводов и кабелей в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Конструкция ШР28ПК2НГ7 применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Резьбовое сочленение помогает избежать самопроизвольного разъединения при вибрациях и механических нагрузках, а панельное исполнение упрощает размещение разъёма на корпусе оборудования.

Расшифровка обозначения

Маркировка разъёма отражает его серию и конструктивное исполнение:

ШР28ПК2НГ7 представляет собой двухконтактную розетку с гнездовыми контактами диаметром 3,5 мм. Контактная часть рассчитана на работу с ответной вилкой соответствующего типоразмера и контактного сочетания.

Технические характеристики ШР28ПК2НГ7

Соединитель рассчитан на коммутацию цепей с повышенной токовой нагрузкой. Каждый контакт допускает рабочий ток до 50 А, поэтому общее применение разъёма актуально для питания аппаратуры, подключения силовых модулей, приводов, измерительных комплексов и других устройств с двумя проводниками значительного сечения.

Контакты ШР28ПК2НГ7 имеют серебряное покрытие, уменьшающее переходное сопротивление и поддерживающее стабильные электрические параметры в процессе эксплуатации. Корпус выполнен из алюминиевого сплава с защитным покрытием, а изолятор — из карболита.

Особенности конструкции

ШР28ПК2НГ7 относится к негерметичным соединителям. Его можно использовать внутри оборудования, в шкафах управления, на приборных панелях и в других защищённых зонах. При наружном размещении необходимо предусмотреть защиту соединения от попадания воды, пыли, конденсата и агрессивных загрязнений.

Ключевые особенности конструкции:

• Приборное исполнение для неподвижной установки на панели или корпусе.

• Прямой патрубок, удобный для прямого подвода кабеля.

• Резьбовое соединение с ответной частью для надёжной фиксации.

• Одношпоночная поляризация корпуса, снижающая риск неправильного соединения.

• Объёмный монтаж контактов пайкой.

• Возможность подключения неэкранированного кабеля.

• Извлекаемые контакты, упрощающие обслуживание и ремонт разъёма.

Условия эксплуатации

ШР28ПК2НГ7 рассчитан на эксплуатацию в климатическом исполнении УХЛ. Соединитель сохраняет работоспособность в широком температурном диапазоне — от −60 до +60 °C, а с учётом температуры перегрева контактов допускается смена температур от −60 до +110 °C.

Разъём устойчив к вибрационным и ударным нагрузкам:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц;

• вибрационное ускорение до 300 м/с²;

• одиночные механические удары до 5000 м/с²;

• многократные удары до 350 м/с²;

• линейное ускорение до 2000 м/с².

Такие параметры позволяют использовать ШР28ПК2НГ7 в оборудовании, работающем при вибрациях, транспортных нагрузках и перепадах температуры — при соблюдении требований к монтажу, пайке и защите негерметичного соединения.

Где применяется ШР28ПК2НГ7

Приборная розетка ШР28ПК2НГ7 востребована в системах, где необходимы два силовых контакта и надёжное разъёмное соединение. Типичные области применения:

• Электропитание промышленных устройств и шкафов автоматики.

• Радиотехническая и измерительная аппаратура.

• Испытательные стенды и лабораторные комплексы.

• Блоки питания, силовые модули и преобразовательное оборудование.

• Аппаратура управления электроприводами.

• Оборудование для эксплуатации при вибрационных и температурных воздействиях.

При выборе ответной части необходимо проверять соответствие серии ШР, размера корпуса 28, расположения и диаметра контактов, типа контактов, резьбового соединения и климатического исполнения. Это особенно важно для исключения несовместимости при замене разъёмов или модернизации существующего оборудования.
