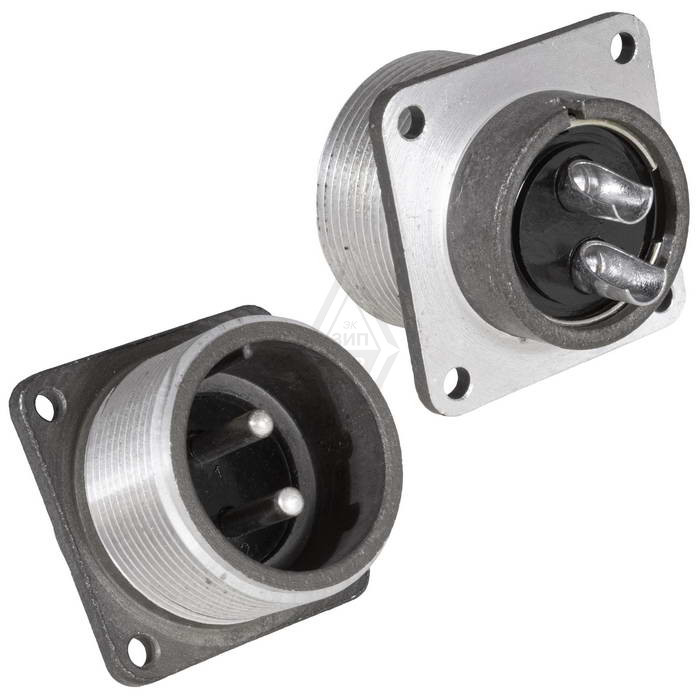

ШР28ПК2ЭШ7-К — это кабельная розетка серии ШР, предназначенная для надежного соединения в электрических цепях. Она используется в радиоэлектронной и радиотехнической аппаратуре для работы с экранированным кабелем.

Основные характеристики

Это негерметичный цилиндрический соединитель с 2 контактами диаметром 3,5 мм, рассчитанный на рабочее напряжение до 850 В постоянного или переменного тока (частотой до 3 МГц). Максимальная токовая нагрузка — 50 А на контакт и до 100 А на весь соединитель. Проходной диаметр патрубка составляет 33 мм.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный низкочастотный цилиндрический).

• 28 — условный размер корпуса.

• ПК — приборное исполнение с прямым патрубком.

• 2 — количество контактов.

• ЭШ — экранированный кабель с прямым выводом.

• 7 — тип контакта (вилка/розетка).

• К — кабельная версия.

Условия эксплуатации

Работает при температуре от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает линейное ускорение до 2000 м/с² и атмосферное давление до 1,3·10^{-4} Па. Срок сохраняемости — 15 лет, наработка — не менее 1000 часов, количество сочленений-расчленений — 500.
