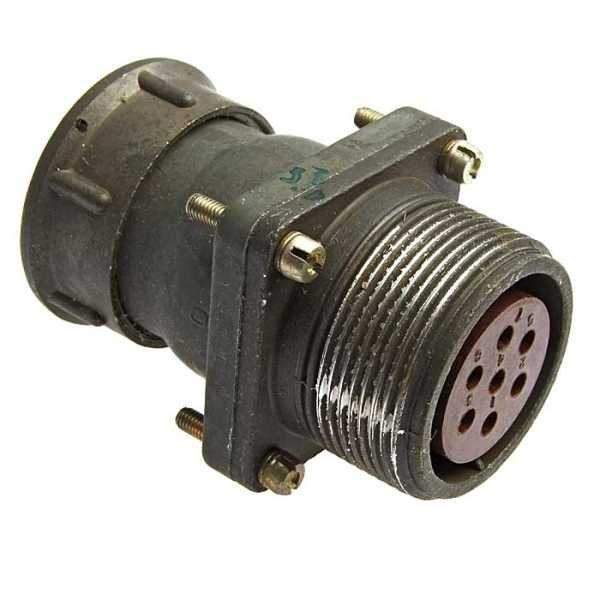

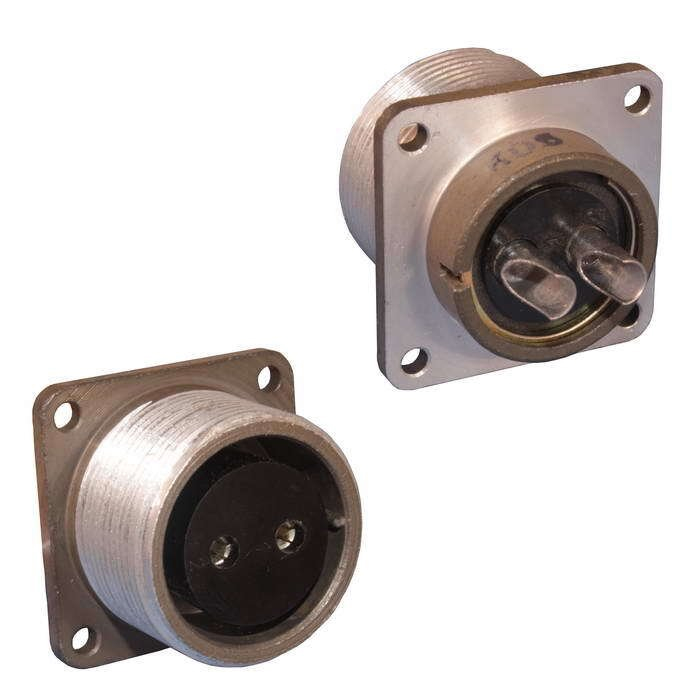

ШР28ПК2ЭГ7 представляет собой блочную розетку с кожухом типа «5» из серии низкочастотных цилиндрических соединителей ШР. Это приборная часть с прямым патрубком, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Соединитель имеет условный размер корпуса 28, 2 контакта диаметром 3,5 мм (сочетание 7) и гайку патрубка Э для экранированного кабеля. Работает при напряжении до 850 В (постоянный, переменный или импульсный ток частотой до 3 МГц), с токовой нагрузкой до 50 А на контакт и 100 А общей. Сопротивление контакта не превышает 0,75 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Диапазон рабочих температур: от -60°C до +100°C (с учетом перегрева до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с². Климатическое исполнение УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги). Количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический, резьбовое сочленение, нормальные габариты).

• 28 — размер корпуса.

• ПК — приборная часть с прямым патрубком.

• 2 — количество контактов.

• Э — гайка для экранированного кабеля.

• Г — розетка (гнездо).

• 7 — сочетание контактов.

Материал корпуса — металл, изолятора — карболит, контакты покрыты серебром (или никелем по вариантам). Хвостовики контактов подходят для проводов сечением до 13 мм².

Такие розетки применяются в промышленной аппаратуре для блочного монтажа, обеспечивая надежную поляризацию (одношпоночную) и защиту соединений.
