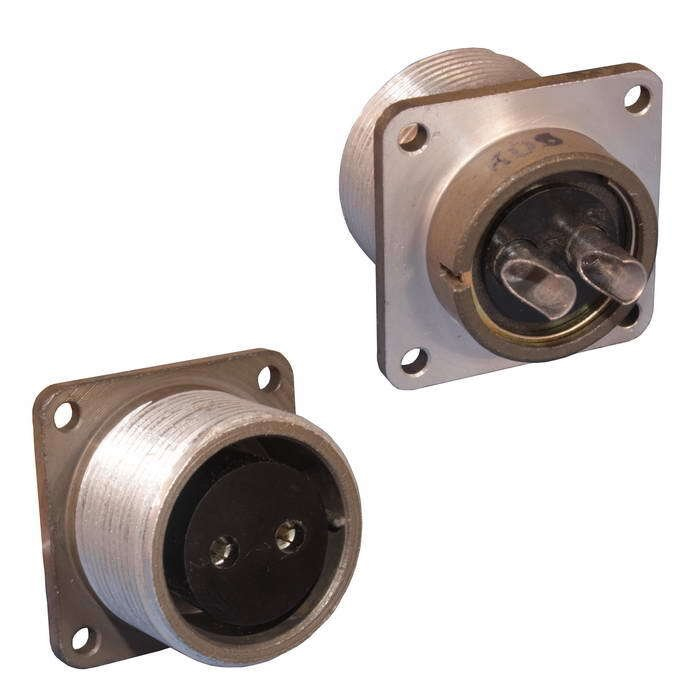

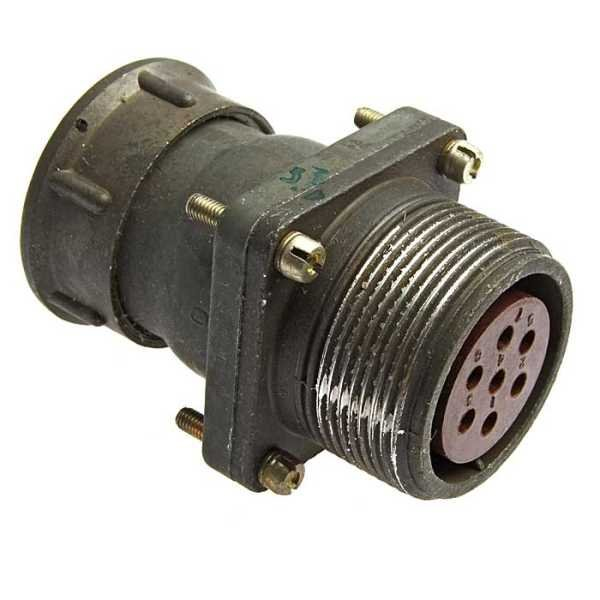

ШР28ПК2ЭГ7 «Розетки блочные с кожухом “5”» — это приборная (блочная) часть двухконтактного низкочастотного соединителя типа ШР, предназначенная для монтажа в стационарных блоках и панелях радио‑ и электроаппаратуры.

Расшифровка обозначения

• ШР — тип низкочастотного соединителя объемного монтажа.

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части: блочная розетка с прямым патрубком.

• 2 — количество контактов.

• Э — патрубок предназначен для экранированного кабеля (для подключения screened‑проводов).

• Г — розетка (блочная / приборная часть).

• 7 — сочетание контактов: 2 контакта диаметром 3,5 мм.
  Буква « 5 » в обозначении «с кожухом 5» обычно указывает на вариант исполнения кожуха или комплектацию для блочного монтажа (монтаж на панель/блок с защитным кожухом).

Назначение и условия применения

• Соединитель рассчитан на работу в электрических цепях постоянного, переменного и импульсного токов частотой до 3 МГц при амплитуде напряжения до 850 В.

• Предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный климат), при условии защиты от пыли и воды потребителем.

• Используется для соединения и разъединения цепей проводов/кабелей, кабельных линий и блоков радиоэлектронной и электротехнической аппаратуры (ПУ, РЭА, приборы ПТО и др.).

Основные технические характеристики

• Количество контактов: 2 штуки, диаметр около 3,5 мм.

• Токовая нагрузка: до 50 А на один контакт и до 100 А на соединитель в целом.

• Сопротивление контакта не более 0,75 мОм; сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Рабочий диапазон температур — примерно от −60 °C до +100…+110 °C (с учетом перегрева контактов).

• Соединение — резьбовое, с одношпоночной поляризацией; количество сочленений‑расчленений не менее 500 циклов, минимальная наработка — около 1000 часов.

Особенности конструкции и монтажа

• Корпус металлический, контакты с серебряным или никелевым покрытием, хвостовики контактов рассчитаны на подключение проводов сечением до примерно 13 мм².

• Монтаж — на блок/панель; розетка устанавливается в отверстие, патрубок обеспечивает ввод и экранирование кабеля.

• Кожух «5» выполняет защитную функцию: снижает механические воздействия, частично защищает от пыли и облегчает крепление и эксплуатацию в условиях промышленного оборудования.

Мы можем отдельно разобрать схему подключения или условия совместимости с вилками ШР28ПК2ЭШ7.
