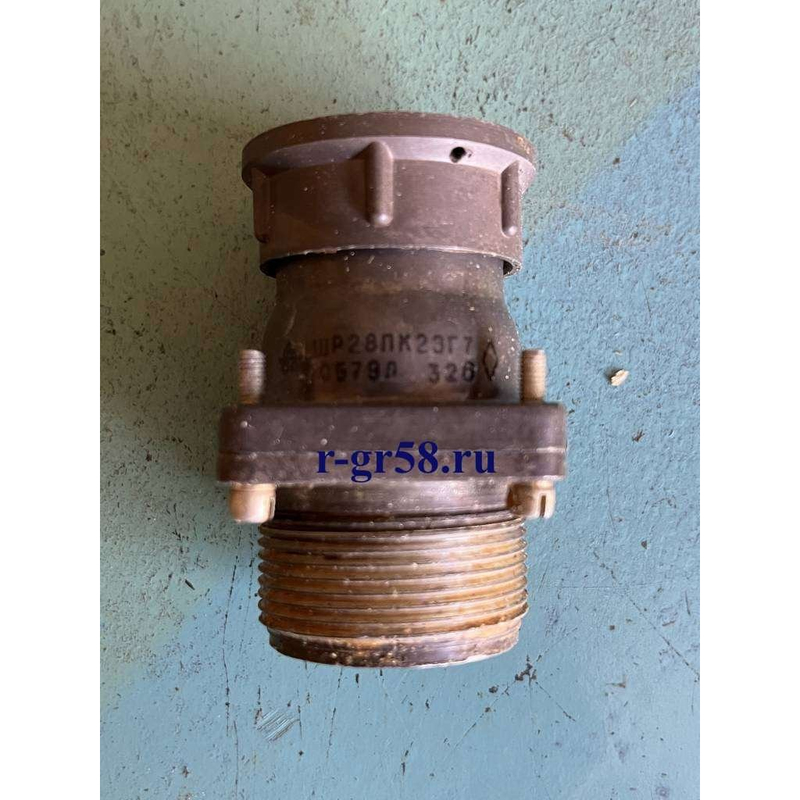

ШР28ПК2ЭГ7: приборная розетка для надёжных электрических соединений

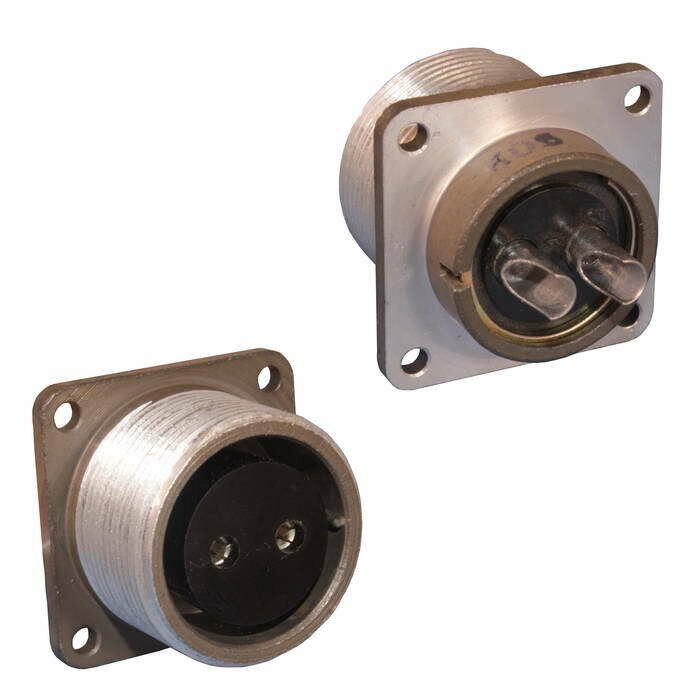

ШР28ПК2ЭГ7 — цилиндрический штепсельный соединитель серии ШР, выполненный в виде приборной розетки с прямым патрубком и элементами для подключения экранированного кабеля. Разъём применяется в радиоэлектронной, электротехнической и промышленной аппаратуре, где требуется стабильное разъёмное соединение силовых и сигнальных цепей.

Маркировка ШР28ПК2ЭГ7 указывает на исполнение изделия: корпус условного размера 28, приборную конструкцию, прямой патрубок, двухконтактную схему, вариант для экранированного кабеля и розеточную часть соединителя.

Назначение и особенности

Соединитель предназначен для работы в цепях постоянного и переменного тока, в том числе при частотах до 3 МГц. Резьбовое сочленение обеспечивает механически прочную фиксацию ответных частей и снижает риск случайного разъединения при эксплуатации оборудования.

ШР28ПК2ЭГ7 используют при монтаже аппаратуры, шкафов управления, измерительных комплексов, источников питания, систем автоматики и другого оборудования. Конструкция рассчитана на внутреннее применение, а при защите от пыли и влаги может использоваться и в наружных установках в климатическом исполнении УХЛ.

Основные технические параметры

Указанные характеристики относятся к распространённому исполнению ШР28ПК2ЭГ7; при проектировании оборудования необходимо сверять параметры с паспортом, техническими условиями и документацией на конкретную партию изделия.

Почему важна экранированная линия

Конструктивное исполнение с обозначением «Э» предусматривает использование экранированного кабеля. Это особенно актуально для оборудования, работающего рядом с электродвигателями, силовыми преобразователями, реле, коммутационными устройствами и другими источниками электромагнитных помех.

Экранирование помогает уменьшить влияние внешних наводок на передаваемые сигналы, повысить электромагнитную совместимость узлов и сделать работу чувствительной аппаратуры более устойчивой. Одновременно важно обеспечить корректное соединение экрана кабеля с корпусной частью разъёма в соответствии со схемой заземления устройства.

Эксплуатационные преимущества

ШР28ПК2ЭГ7 сочетает электрическую нагрузочную способность и механическую стойкость. Контакты диаметром 3,5 мм рассчитаны на токовую нагрузку до 50 А, а серебряное покрытие способствует снижению переходного сопротивления. Резьбовая фиксация повышает надёжность соединения при вибрации и механических воздействиях.

Для серии также заявлена устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, а допустимый температурный диапазон позволяет применять разъём в оборудовании, работающем в холодных и умеренно жарких условиях.

Что учитывать при монтаже

Перед установкой ШР28ПК2ЭГ7 следует проверить совместимость ответной части по серии, типоразмеру корпуса, контактной схеме и конструктивному исполнению. Монтаж выполняется пайкой, поэтому требуется соблюдать технологический режим, не допускать перегрева изоляционных деталей и соблюдать ограничение на число перепаек контактов.

При подключении важно учитывать:

• соответствие сечения проводника допустимой нагрузке;

• правильную распайку двух контактов по электрической схеме;

• надёжность фиксации кабеля и экранирующей оплётки;

• отсутствие загрязнений, окисления и механических повреждений на контактных поверхностях;

• полное резьбовое сочленение розетки с ответной частью.

ШР28ПК2ЭГ7 — функциональное решение для создания прочного двухконтактного соединения в аппаратуре с повышенными требованиями к механической устойчивости, токовой нагрузке и защите сигнальных линий от электромагнитных помех.
