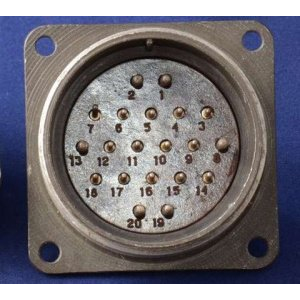

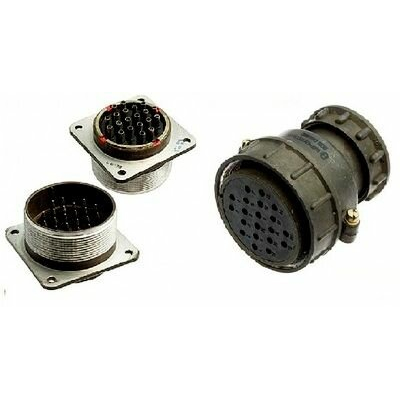

ШР28ПК20ЭШ1 — это низкочастотный цилиндрический электрический разъём (соединитель) общего назначения, предназначенный для радиоэлектронной и радиотехнической аппаратуры. Он используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Расшифровка обозначения

Обозначение ШР28ПК20ЭШ1 расшифровывается следующим образом:

• ШР — тип соединителя (розетка).

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 20 — количество контактов (точное сочетание зависит от модификации).

• Э — гайка патрубка для экранированного кабеля.

• Ш — вид контактов (вилка).

• 1 — обозначение сочетания контактов.​

Технические характеристики

Соединители серии ШР28, включая близкие модификации, выдерживают рабочий ток до 100 А на контакт, имеют сопротивление контакта не более 0,3 мОм и сопротивление изоляции не менее 5000 МОм. +1
Они рассчитаны на 500 циклов сочленения-расчленения, минимальную наработку 1000 часов, синусоидальную вибрацию (1–5000 Гц, до 300 м/с²) и механические удары до 5000 м/с². +1
Климатическое исполнение — УХЛ (от -60 до +60 °C, влажность до 98% при +25 °C), негерметичный тип для внутреннего или наружного применения с защитой от пыли и влаги.

Применение

Разъёмы применяются в аппаратуре для надёжного соединения проводов и кабелей в условиях вибрации, ударов и экстремальных температур. Сочетаются с вилками и розетками серии ШР28, имеют резьбовое сочленение и одношпоночную поляризацию.
