Назначение и область применения

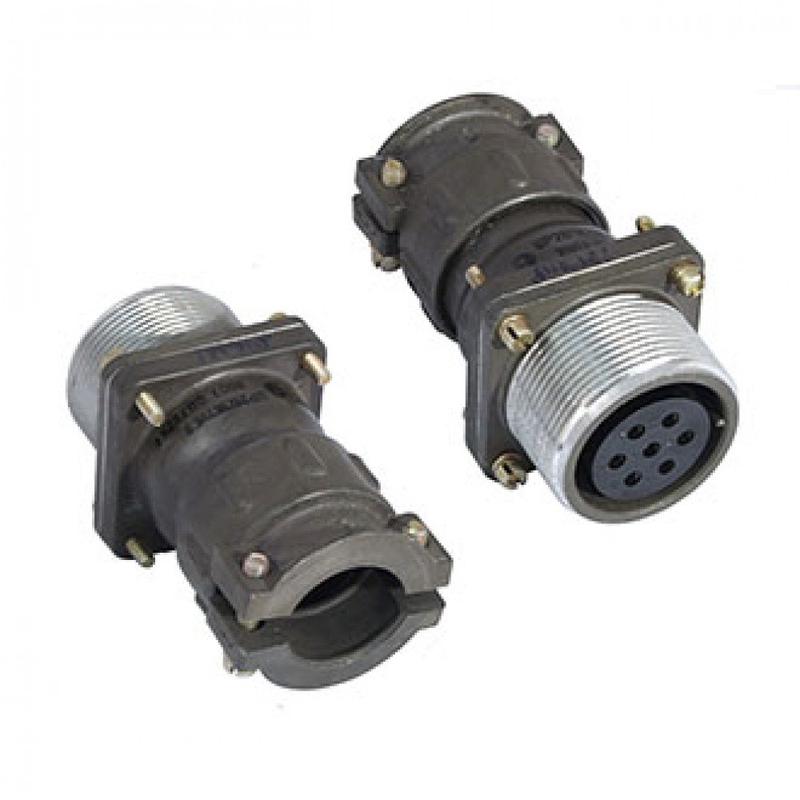

ШР28ПК1НГ4 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное разъёмное сочленение с ответной вилочной частью и рассчитано на эксплуатацию в составе стационарного и подвижного оборудования.

Розетка применяется во внутренних и наружных условиях при условии защиты от пыли и влаги, обеспечиваемой потребителем. Конструкция выполнена в климатическом исполнении УХЛ, что допускает использование в умеренном и холодном климате. Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Маркировка ШР28ПК1НГ4 содержит полную информацию о конструктивных особенностях розетки:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 1 — один контакт диаметром 5,5 мм;
• Н — для неэкранированного кабеля;
• Г — розетка;
• 4 — сочетание контактов.

Такая детализация позволяет однозначно идентифицировать изделие при подборе ответной части и комплектации сборочных узлов.

Основные технические характеристики

Электрические и механические параметры розетки ШР28ПК1НГ4 обеспечивают стабильную работу в широком диапазоне внешних воздействий. Ключевые показатели:

• максимальная токовая нагрузка на контакт и общая — 100 А;
• сопротивление контакта — не более 0,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов.

Условия эксплуатации

Розетка сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также при ударных нагрузках до 5000 метров на секунду в квадрате. Температурный диапазон эксплуатации составляет от минус 60 до плюс 110 градусов Цельсия. Изделие рассчитано на работу при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.

Преимущества конструкции

Приборная розетка с прямым патрубком удобна для монтажа на панелях и корпусах аппаратуры. Один силовой контакт диаметром 5,5 мм рассчитан на значительные токовые нагрузки, а низкое переходное сопротивление контакта минимизирует нагрев и потери энергии. Высокое сопротивление изоляции обеспечивает безопасность и стабильность работы в условиях повышенной влажности и загрязнений после соответствующей защиты со стороны потребителя.

Ресурс в 500 циклов сочленений и минимальная наработка 1000 часов подтверждают пригодность изделия для длительной эксплуатации в составе ответственного оборудования, включая передвижные установки и аппаратуру специального назначения.
