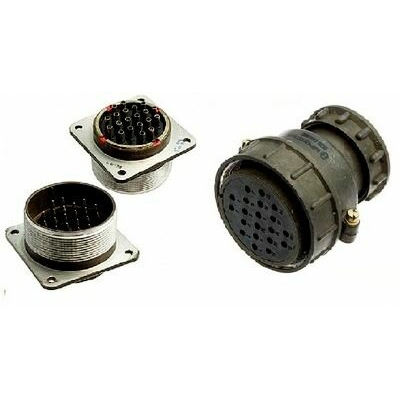

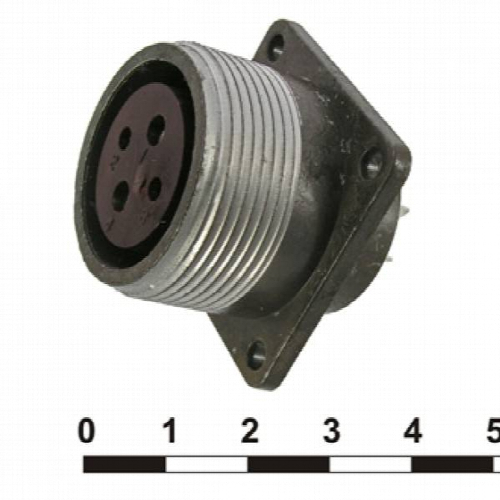

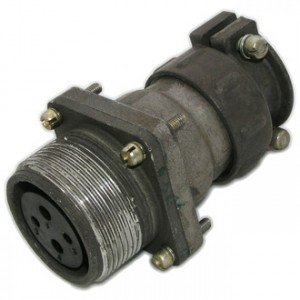

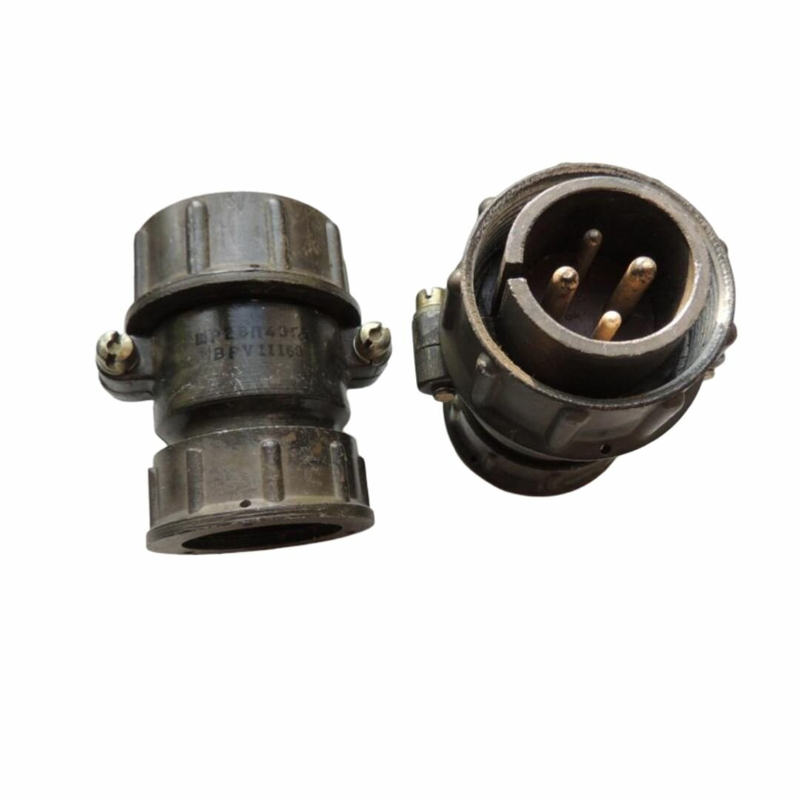

ШР28ПК1ЭГ4 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся по ТУ (включая версии около 2015 года). Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное). Подходит для блочного монтажа без патрубка в электро- и радиоаппаратуре, включая условия повышенной вибрации, ударов и экстремальных температур (от -60°C до +60–100°C).

Основные характеристики

• Количество контактов: 1 (диаметр 5,5 мм, покрытие серебром).

• Максимальная токовая нагрузка: 100 А.

• Сопротивление изоляции: не менее 5000 МОм; сопротивление контакта: не более 0,3 мОм.

• Климатическое исполнение: УХЛ, негерметичный; выдерживает вибрацию 1–5000 Гц (до 300 м/с?), удары до 5000 м/с?, ресурс 500 сочленений и 1000 часов наработки.

• Срок сохраняемости: 15 лет. ?
