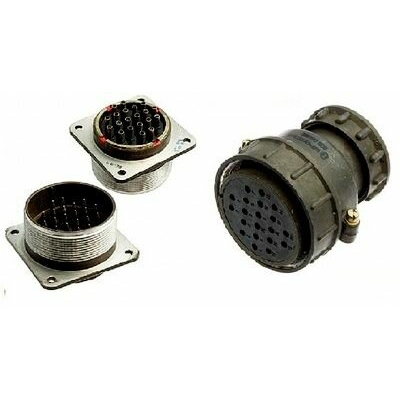

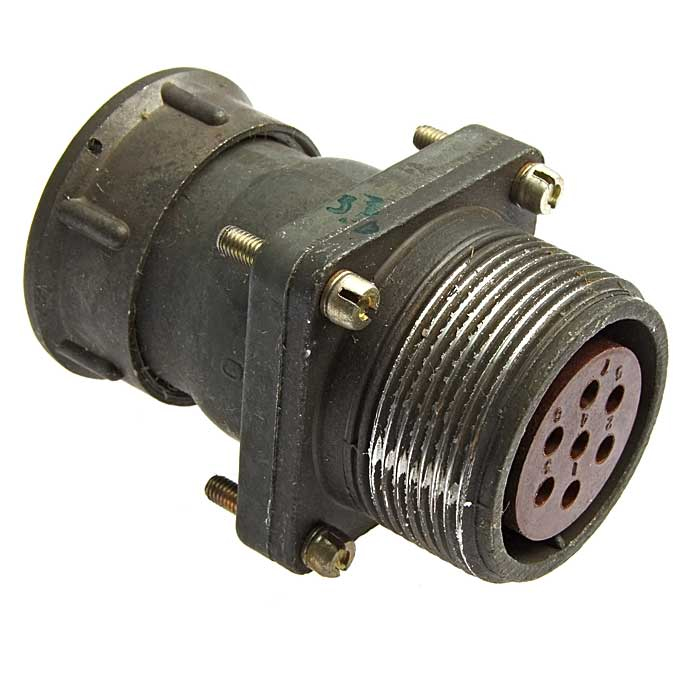

ШР28ПК1ЭГ4 — это низкочастотный цилиндрический разъем‑розетка объемного монтажа с резьбовым соединением, относящийся к серии ШР нормальных габаритов.

Назначение и тип

Разъем предназначен для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется для соединения и разъединения цепей между проводами, кабелями, узлами и блоками в электро‑ и радиоаппаратуре, в том числе приборного и модульного исполнения.

Расшифровка обозначения

• ШР — серия цилиндрических низкочастотных разъемов.

• 28 — условный размер корпуса (диаметр). ​

• ПК — конструктив приборной части: «ПК» означает розетку с прямым патрубком, предназначенную для экранированного кабеля («Э» в патрубке).

• 1 — количество контактов в данном исполнении равно 1.

• Г — тип контакта: розетка (гнездо).

• 4 — сочетание контактов: один контакт диаметром 5,5 мм.

Основные технические параметры

• Количество контактов и их диаметр: 1 контакт Ø 5,5 мм, покрытие серебром (без буквы «Н» после «1»).

• Максимальная токовая нагрузка на контакт: до 100 А.

• Максимальное напряжение цепи: до 850 В (амплитудное значение).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм, сопротивление контакта не более 0,3 мОм.

Условия эксплуатации и условия окружающей среды

Разъем негерметичный, климатическое исполнение УХЛ, предназначен как для внутреннего, так и для наружного применения (при защите от пыли и воды).
Рабочий диапазон температур среды примерно от −60 °C до +100…+110 °C, в зависимости от конкретной документации производителя.

Механическая и электрическая стойкость

• Количество сочленений‑расчленений: не менее 500 циклов.

• Минимальная наработка: порядка 1000 часов.

• Разъем рассчитан на воздействие синусоидальной вибрации (диапазон частот 1–5000 Гц, ускорение до 300 м/с²), механических ударов (одиночных до ~5000 м/с² и многократных до ~350 м/с²) и линейных нагрузок.

• Срок сохраняемости при хранении обычно указан порядка 15 лет.
