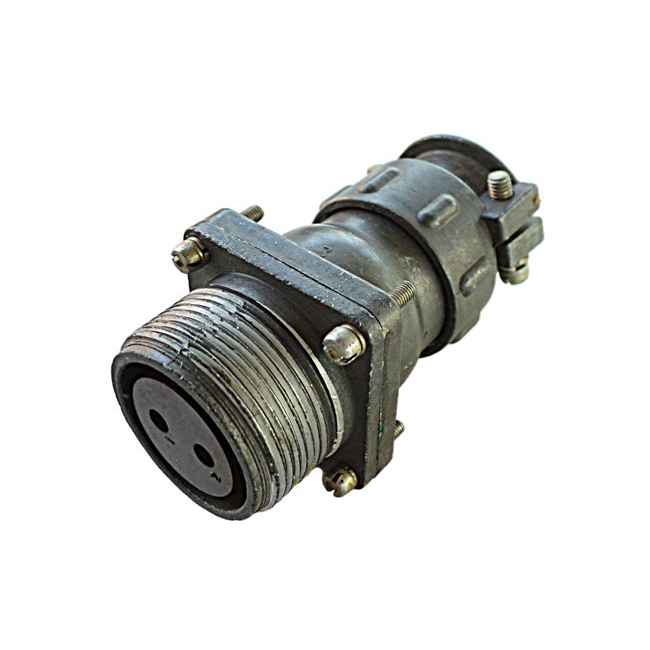

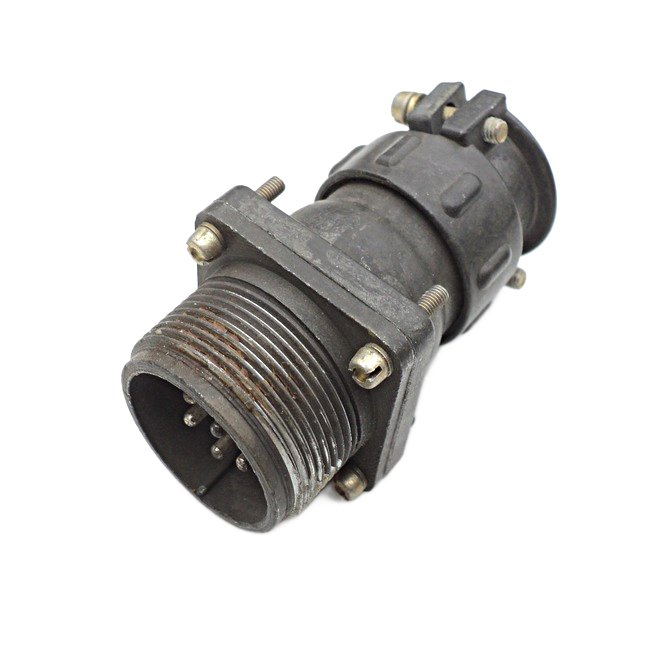

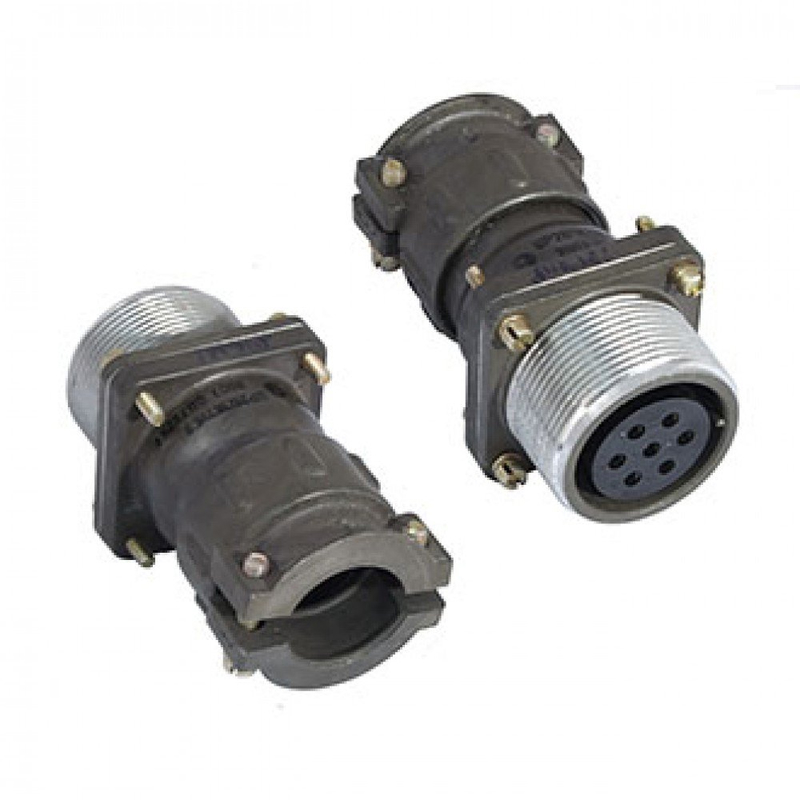

ШР28ПК-КОЖУХ/ЭКРАН представляет собой кожух (защитный экран) для блочной розетки серии ШР28ПК, используемой в низкочастотных цилиндрических соединителях.

Описание

Это металлический кожух с прямым патрубком (ПК), предназначенный для экранированного кабеля (обозначение Э), который защищает разъем от внешних воздействий и обеспечивает экранирование. Он крепится болтами к корпусу соединителя, заменяя стандартную конструкцию "П" (без патрубка) на "ПК". Соединители ШР нормальных габаритов с условным размером корпуса 28 мм применяются для работы в цепях постоянного, переменного и импульсного тока до 3 МГц при напряжении до 850 В.

Характеристики

• Условный размер корпуса: 28 мм.

• Рабочая температура: от -60 до +100 °С.

• Материал корпуса: металл, изолятор — карболит.

• Монтаж: блочный (объемный), резьбовое соединение.

• Страна производства: Россия.

Применение

Кожух используется в электро- и радиоаппаратуре для надежного соединения проводов, кабелей и блоков, особенно с экранированными линиями, где требуется защита от помех. Примеры модификаций: ШР28ПК1ЭГ4 (1 контакт), ШР28ПК2НГ7 (2 контакта).
