ШР28П7НШ9Н: надёжная кабельная розетка для промышленного оборудования

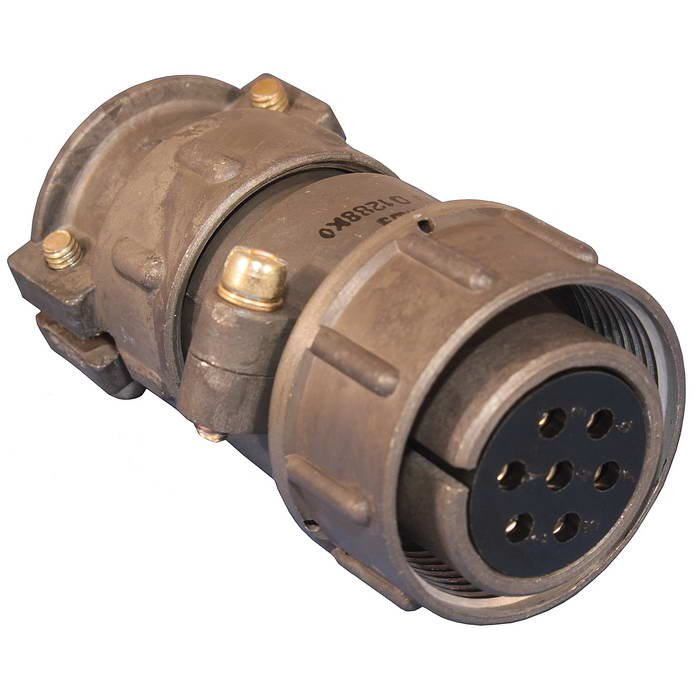

ШР28П7НШ9Н — цилиндрический многоконтактный разъём серии ШР, предназначенный для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Кабельная розетка применяется в промышленном оборудовании, системах управления, силовых и сигнальных линиях, а также в составе сварочных установок и другой техники, где важны механическая прочность, стабильный контакт и удобство обслуживания.

Назначение разъёма ШР28П7НШ9Н

Разъём ШР28П7НШ9Н относится к низкочастотным цилиндрическим соединителям. Он рассчитан на подключение неэкранированного кабеля и обеспечивает надёжное многоконтактное соединение с ответной частью — блочной вилкой ШР28П7ЭШ9. Сочленение выполняется резьбовым способом: накидная гайка фиксирует пару «вилка–розетка», снижая риск случайного отсоединения при вибрации и механических нагрузках.

Модель используется для монтажа кабелей управления и питания в оборудовании с дистанционным регулированием, исполнительными механизмами, источниками питания и сварочными агрегатами. В частности, разъём применяется в составе оборудования ВДУ-506П и ПДГО-528М.

Расшифровка маркировки

Маркировка ШР28П7НШ9Н содержит сведения о конструкции и электрической схеме соединителя:

Буква «Н» в конце обозначения особенно важна: она указывает на никелевое покрытие контактной группы. В исполнениях без этой буквы контакты могут иметь серебряное покрытие.

Основные характеристики

ШР28П7НШ9Н представляет собой 7-контактную кабельную розетку с контактами диаметром 2,5 мм. Соединитель предназначен для работы в цепях с напряжением до 850 В и для передачи как управляющих сигналов, так и электрической мощности в допустимых пределах нагрузки.

• Количество контактов — 7.

• Диаметр контактов — 2,5 мм.

• Рабочее напряжение — до 850 В.

• Рабочий ток на контакт — до 25 А.

• Предельная токовая нагрузка на одиночный контакт — до 35 А.

• Общая токовая нагрузка — до 155–175 А в зависимости от условий применения и требований документации.

• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.

• Ресурс сочленений и расчленений — до 500 циклов.

• Рабочий диапазон температур — от −60 °C до +60 °C; для отдельных исполнений серии приводится верхний предел до +120 °C.

Конструктивные особенности

Корпус ШР28П7НШ9Н выполнен из металла, что повышает устойчивость разъёма к механическим воздействиям и делает его подходящим для эксплуатации в производственной среде. Кабель фиксируется в хвостовой части соединителя, а подключение жил осуществляется пайкой. Такой способ монтажа позволяет получить стабильный электрический контакт при корректном подборе провода, соблюдении технологии пайки и разгрузке кабеля от натяжения.

Конструкция имеет одношпоночную поляризацию. На одной части пары предусмотрен ключевой выступ, на другой — соответствующая проточка. Это защищает от неверной ориентации разъёма при подключении и помогает избежать ошибочного соединения контактов.

Преимущества для монтажа

ШР28П7НШ9Н востребован при ремонте, изготовлении и модернизации кабельных сборок благодаря сочетанию нескольких практических свойств:

• Семь контактов позволяют объединить силовые, управляющие и сигнальные цепи в одном разъёме.

• Резьбовая фиксация повышает устойчивость соединения к вибрации.

• Никелевое покрытие контактной группы способствует защите контактов от внешних воздействий.

• Металлический корпус подходит для оборудования, работающего в условиях регулярных механических нагрузок.

• Ключевая поляризация помогает исключить неправильное подключение.

• Конструкция рассчитана на пайку, что удобно для изготовления ремонтных и специализированных кабелей.

При проектировании или ремонте кабельной линии важно проверить совместимость с ответной частью, схему контактов, диаметр кабеля, сечение жил, условия эксплуатации и требования конкретной технической документации. ШР28П7НШ9Н является негерметичным исполнением, поэтому при наружной установке необходимо предусмотреть защиту соединения от воды, пыли и конденсата.
