Назначение

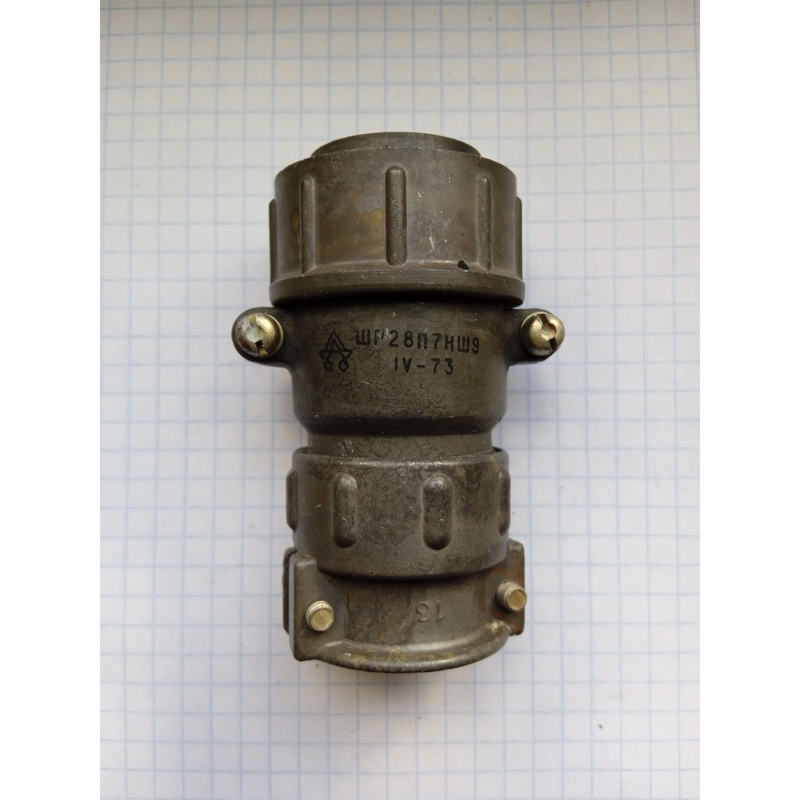

ШР28П7НШ9 — это 7-контактная негерметичная кабельная розетка из серии ШР, предназначенная для соединения силовых и сигнальных цепей в электротехническом и радиоэлектронном оборудовании. Розетка применяется для соединения и разъединения цепей постоянного и переменного тока (до частоты порядка 3 МГц) при напряжении до 850 В (амплитудное значение).

Такие соединители востребованы в блоках, узлах и панелях электро- и радиоаппаратуры, где требуется надёжное многоконтактное соединение кабеля с устройством. Розетка кабельного типа монтируется на конце кабеля и сочленяется с соответствующей вилкой.

Подтверждённые особенности и характеристики

Ниже приведены технические параметры и конструктивные признаки, подтверждённые для данной модели.

• Тип соединителя: ШР — цилиндрический низкочастотный.
• Условный размер корпуса: 28.
• Исполнение: П — прямой патрубок, Н — гайка под неэкранированный кабель.

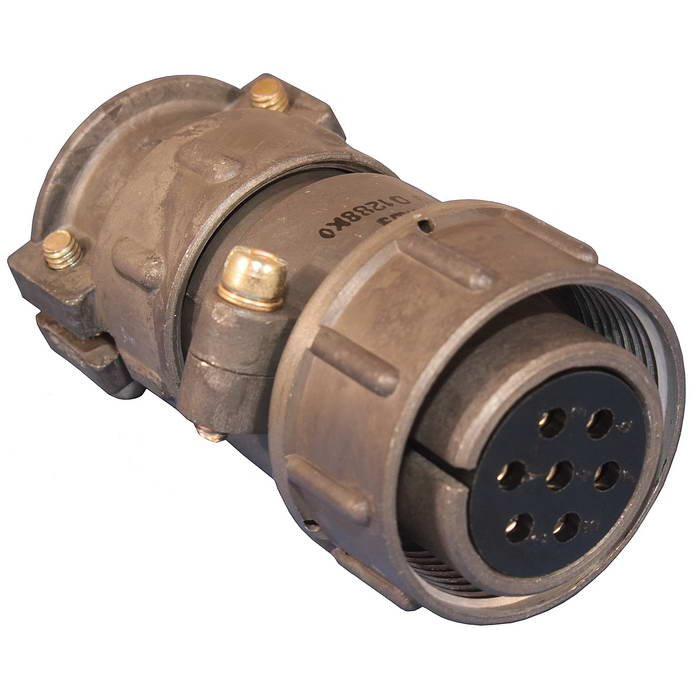

• Количество контактов: 7, диаметр контактов 2,5 мм, контактные гнёзда извлекаемые, круглой формы.
• Материал корпуса: алюминиевый сплав; материал изолятора: карболит (обозначение по техническим условиям НКЦС.434410.111ТУ).
• Максимальное рабочее напряжение: до 850 В (постоянный и переменный ток).
• Рабочий ток на один контакт: обычно до 25 А; максимальная токовая нагрузка на весь соединитель — порядка 155–175 А в зависимости от режима нагрузки и условий эксплуатации.
• Сопротивление контакта: не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).
• Диапазон рабочих температур: примерно от минус 60 до плюс 60 градусов Цельсия.
• Относительная влажность до 98 процентов при температуре плюс 25 градусов Цельсия; допустимо пониженное и повышенное атмосферное давление в широком диапазоне.
• Механическая прочность: ресурс до 500 сочленений и расчленений, выдерживает вибрацию и многократные ударные нагрузки.
• Габаритные размеры корпуса порядка 72,7 на 38,5 на 49,1 мм (длина, диаметр, высота); шаг резьбы накидной гайки патрубка — М33 на 1,5 мм.
• Поляризация корпуса одношпоночная, что исключает ошибочное подключение розетки к несоответствующей вилке.

Применение и монтаж

Розетка кабельного типа устанавливается на конце кабеля и сочленяется с соответствующей вилкой, например с блочными вилками серии 2РТТ, 2РТ-А и аналогами. Электрический монтаж контактов выполняется пайкой. Механическое крепление осуществляется через резьбовой патрубок и накидную гайку.

Одношпоночная поляризация корпуса обеспечивает правильное взаимное положение частей соединителя при сочленении и препятствует ошибочному подключению розетки к несоответствующей вилке. Извлекаемые контактные гнёзда круглой формы упрощают монтаж и обслуживание.

Области применения

1. Силовые и сигнальные цепи постоянного и переменного тока в электротехническом оборудовании.
2. Радиоэлектронная аппаратура и её отдельные блоки, узлы и панели.
3. Соединение кабеля с устройством там, где необходимо надёжное многоконтактное соединение с возможностью многократного сочленения и расчленения.
4. Эксплуатация в условиях умеренного и холодного климата, в том числе при пониженных и повышенных температурах, повышенной влажности и изменяющемся атмосферном давлении.

Артикул: 9694. Категория: ШР28. Производитель: Коннектор.
