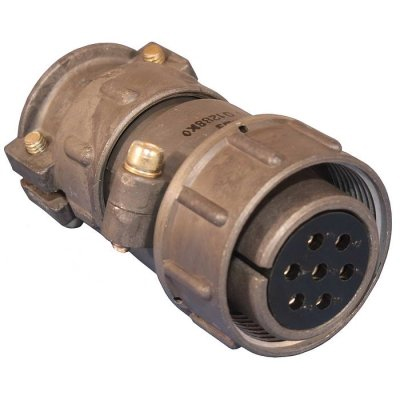

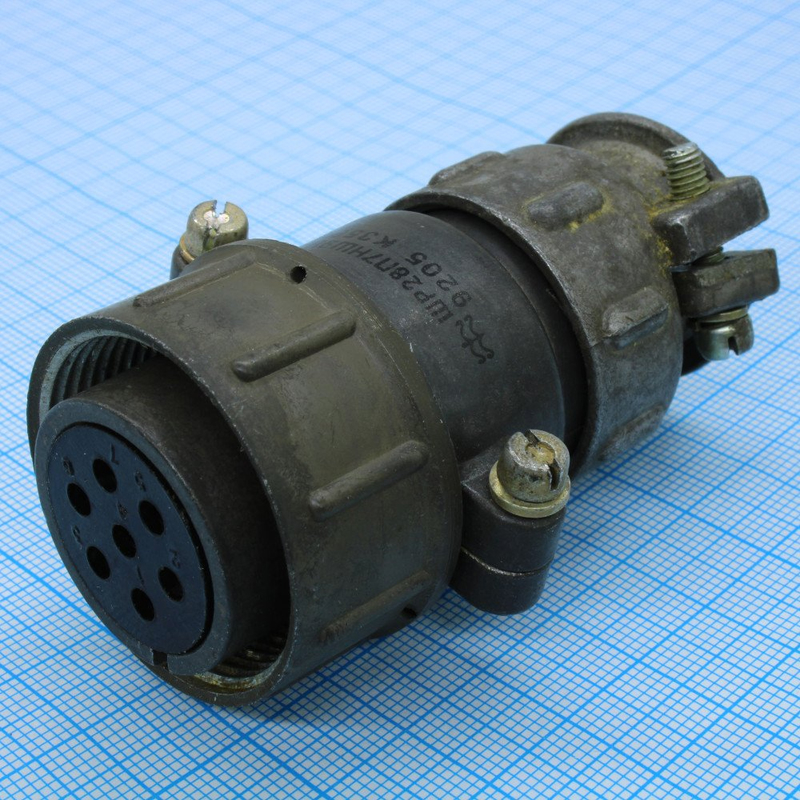

ШР28П7НШ9 представляет собой кабельную розетку серии ШР — негерметичный цилиндрический низкочастотный соединитель с 7 контактами диаметром 2,5 мм. Она предназначена для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В, с рабочим током до 25 А на контакт и максимальной нагрузкой до 175 А на весь соединитель.

Основные характеристики

• Условный размер корпуса — 28, прямой патрубок (П) с гайкой для неэкранированного кабеля (НШ).

• Проходной диаметр — 33 мм, шаг резьбы накидной гайки — M33×1,5 мм.

• Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

Розетка имеет алюминиевый сплав корпуса с оксидированием (серый цвет), контакты из латуни с покрытием серебром или никелем, изолятор из карболита (коричневый). Монтаж — пайка, контакты извлекаемые, поляризация одношпоночная, без уплотнительной втулки.

Условия эксплуатации

Работает в климатическом исполнении УХЛ при температурах от -60 до +60 °C, влажности до 98% (+25 °C), давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g. Ресурс — 500 сочленений, наработка 1000 часов, срок хранения 15 лет.

Размеры

Габариты: длина 72,7 мм, диаметр 38,5 мм, высота 49,1 мм, масса около 98,5 г.
