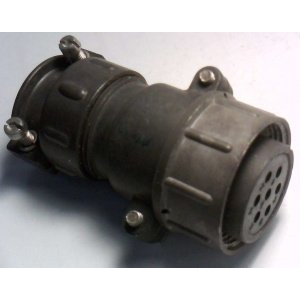

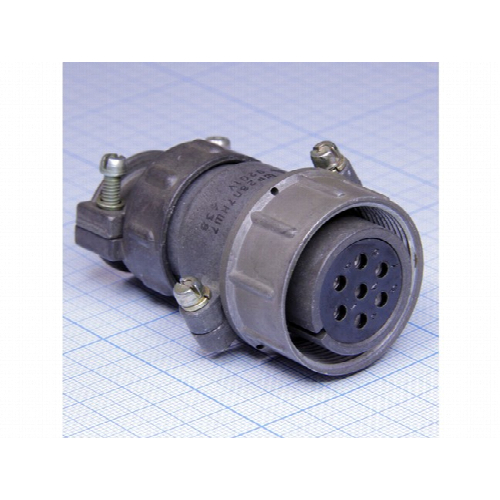

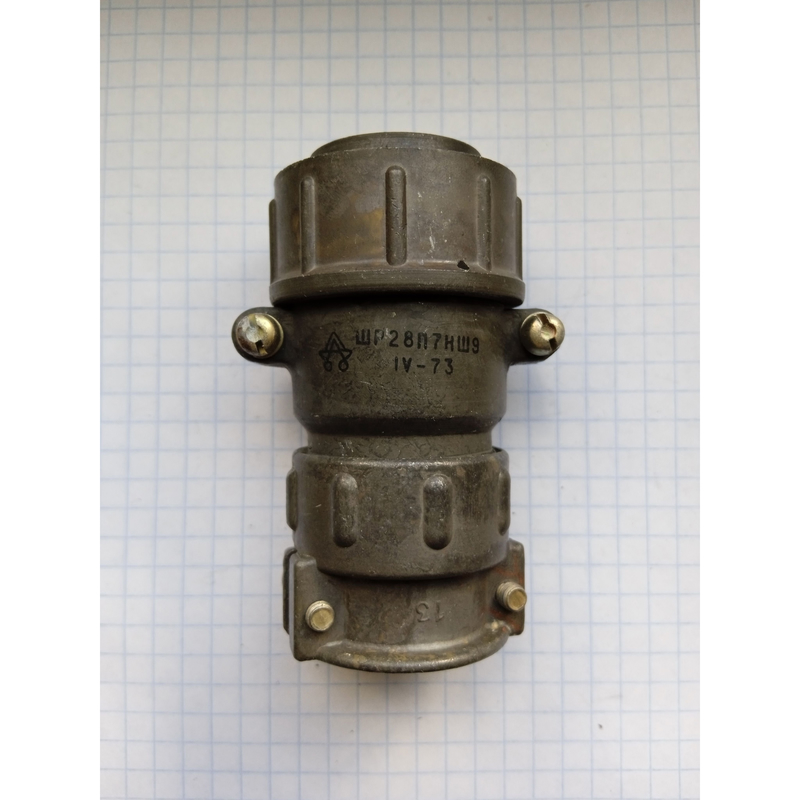

Соединитель ШР28П7НШ9 представляет собой кабельную розетку , предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Основные характеристики

• Количество контактов : 7
• Рабочая токовая нагрузка : до 25 А на каждый контакт, максимальная токовая нагрузка на соединитель составляет 155 А .
• Материал корпуса : алюминиевый сплав, что обеспечивает легкость и прочность конструкции .
• Покрытие контактов : серебро, что улучшает проводимость и снижает окисление .

Условия эксплуатации

• Температурный диапазон : от -60 °C до +60 °C.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях .
• Вибрация : соединитель может выдерживать синусоидальные вибрации с частотой от 1 до 5000 Гц и ускорением до 300 м/с? .

Конструкция

Соединитель состоит из двух частей: вилки и розетки , которые могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется резьбовым методом, что обеспечивает надежность соединения. Поляризация корпусов одношпоночная, что упрощает процесс подключения.

Применение

ШР28П7НШ9 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, а также в различных промышленных приложениях. Он подходит для монтажа с экранированными или неэкранированными кабелями.
