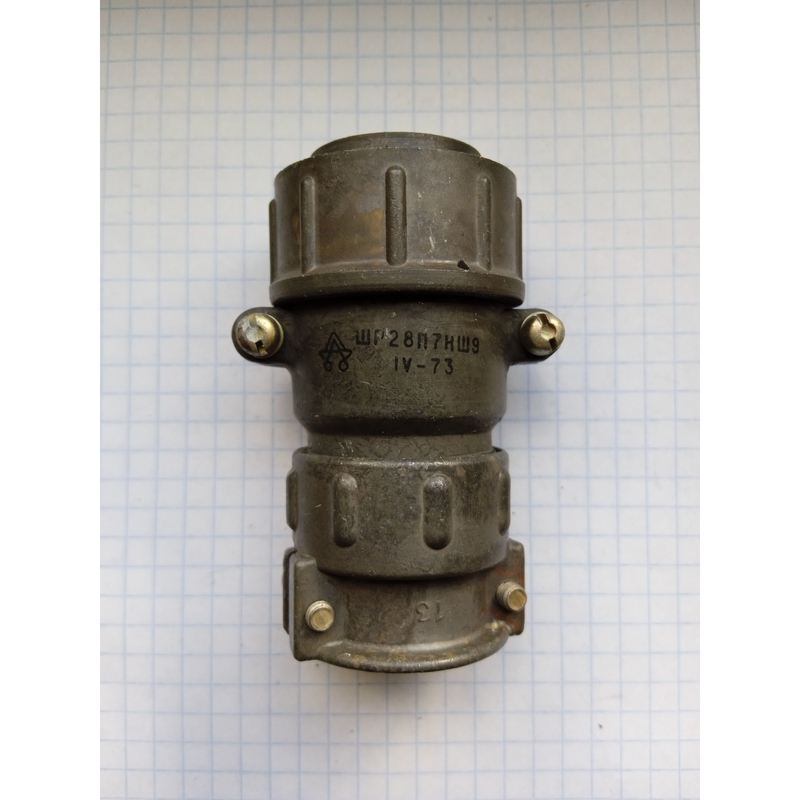

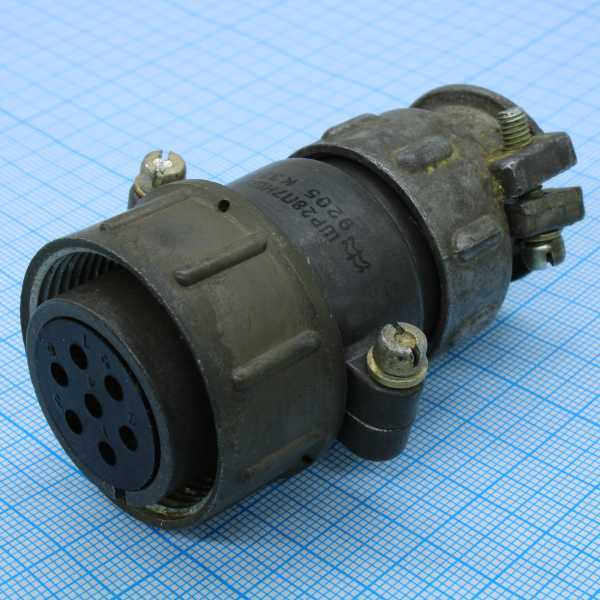

Соединитель ШР28П7НШ9 розетка — это цилиндрический низкочастотный соединитель, который используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Он применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики и параметры :

• Тип : розетка кабельная, 7-контактная, негерметичная.

• Контакты : 7 контактов диаметром 2,5 мм. Покрытие контактов — серебро.

• Токовая нагрузка : до 25 А на контакт и до 155 А на соединитель в целом.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Диапазон рабочих температур : от -60 °C до +60 °C.

• Вибрация : синусоидальная в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с?.

• Механический удар :

  • Одиночного действия с ускорением 5000 м/с?.

  • Многократного действия с ускорением 350 м/с?.

• Атмосферное пониженное давление : 1,3·10-4 Па.

• Материал корпуса : алюминиевый сплав.

Конструктивное исполнение и применение :

Соединитель ШР28 состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная. Предназначен для монтажа с экранированными или неэ
