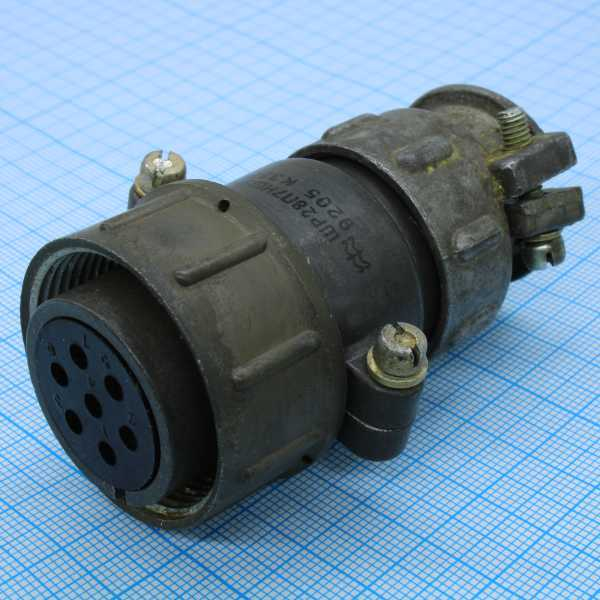

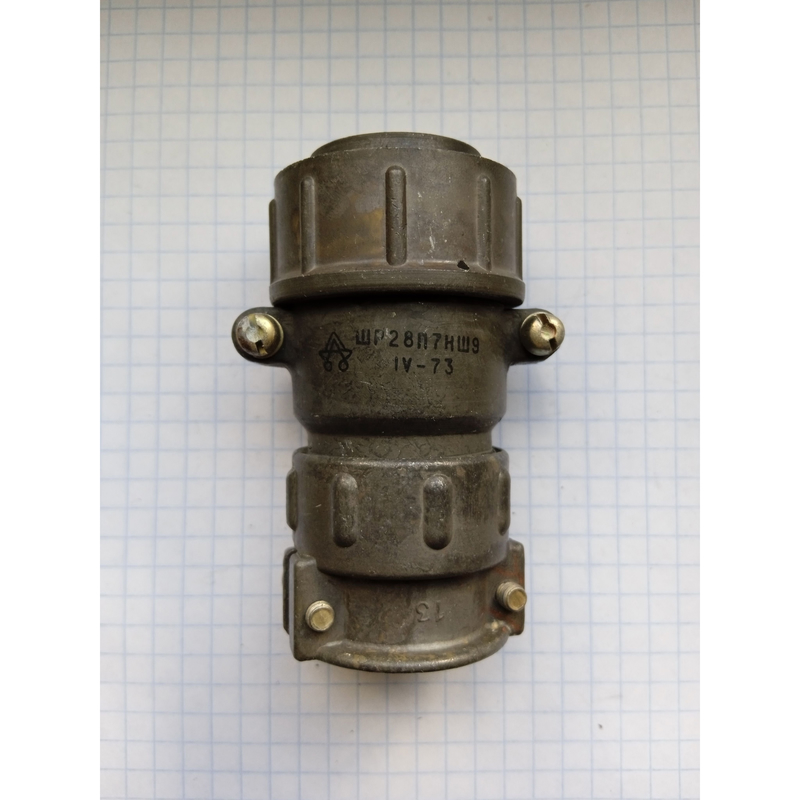

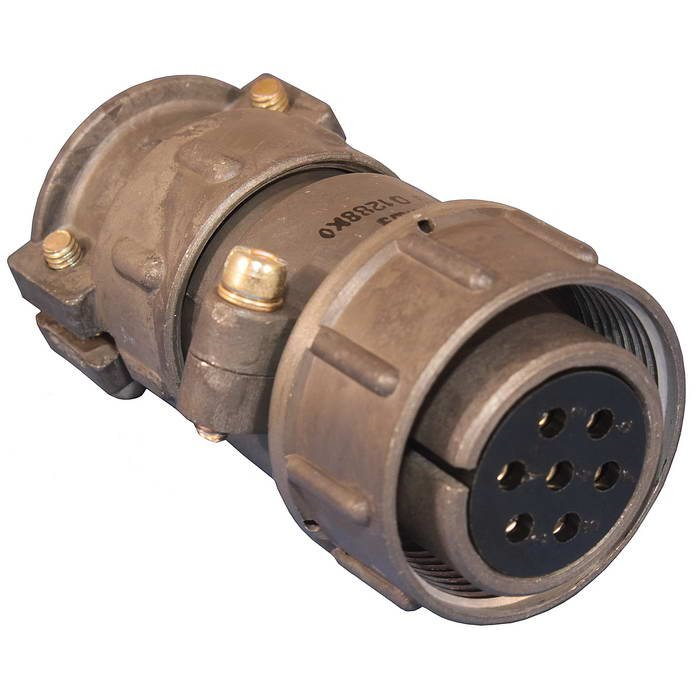

Соединитель ШР28П7НШ9 ( розетка ) представляет собой кабельный разъем общего назначения, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 850 В (амплитудное значение) и имеет следующие ключевые характеристики:

Технические характеристики

• Количество контактов : 7
• Диаметр контактов : 2,5 мм
• Максимальная токовая нагрузка :
  • На одиночный контакт: до 35 А
  • На соединитель в целом: до 155 А
• Сопротивление изоляции : не менее 5000 МОм
• Сопротивление контакта : не более 0,001 Ом

Конструктивные особенности

Соединитель состоит из двух частей: кабельной ( розетка ) и приборной (вилка или другая розетка ). Обозначение "ШР28П7НШ9" расшифровывается следующим образом:

• ШР - тип соединителя (штепсельный разъем негерметичный)
• 28 - условный размер корпуса
• П - конструктивное исполнение кабельной части (с прямым патрубком)
• 7 - количество контактов
• Н - вид гайки патрубка (для неэкранированного кабеля)
• Ш - вид соединителя в кабельной части ( розетка )
• 9 - обозначение сочетания контактов

Условия эксплуатации

Соединитель ШР28П7НШ9 предназначен для работы в различных условиях, включая:

1. Температурный диапазон :
   • Максимальная рабочая температура: +60 °C
   • Минимальная рабочая температура: -60 °C
2. Вибрация и механические нагрузки :
   • Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?
   • Ударные нагрузки: ускорение одиночного действия до 5000 м/с? и многократного действия до 350 м/с?
3. Атмосферное давление : Разъем способен функционировать при пониженном атмосферном давлении.

Применение

Соединители данной серии широко используются в электронике и радиоаппаратуре для соединения и разъединения электрических цепей, проводов и кабелей. Они обеспечивают надежное соединение в условиях различных внешних воздействий.
