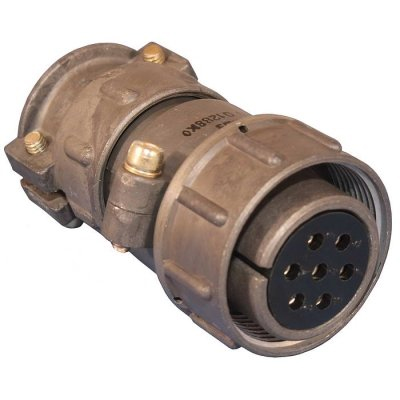

ШР28П7НШ9 розетка

ШР28П7НШ9 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Она имеет 7 контактов диаметром 2,5 мм с рабочим током до 25 А на контакт и максимальной нагрузкой до 175 А на весь соединитель. Сопротивление изоляции составляет не менее 5000 МОм, а ресурс — 500 сочленений-расчленений и наработка 1000 часов. Климатическое исполнение УХЛ, рабочая температура от -60 до +60 °C, срок хранения — 15 лет.

Конструкция

Розетка негерметичная, с прямым патрубком (П) и гайкой для неэкранированного кабеля (НШ), проходной диаметр 33 мм, резьба накидной гайки M33х1,5. Корпус из алюминиевого сплава, контакты из латуни с серебряным или никелевым покрытием, изолятор — карболит. Метод монтажа — пайка, сочленение резьбовое, поляризация одношпоночная.

Применение

Используется в электро-, радио- и контрольно-измерительных приборах для надежного соединения кабелей, взаимосочленяется с блочными вилками типа 2РТТ или 2РТ-А. Выдерживает вибрацию (1-5000 Гц, 30 g), удары (до 500 g) и акустические шумы до 170 дБ.
