Назначение

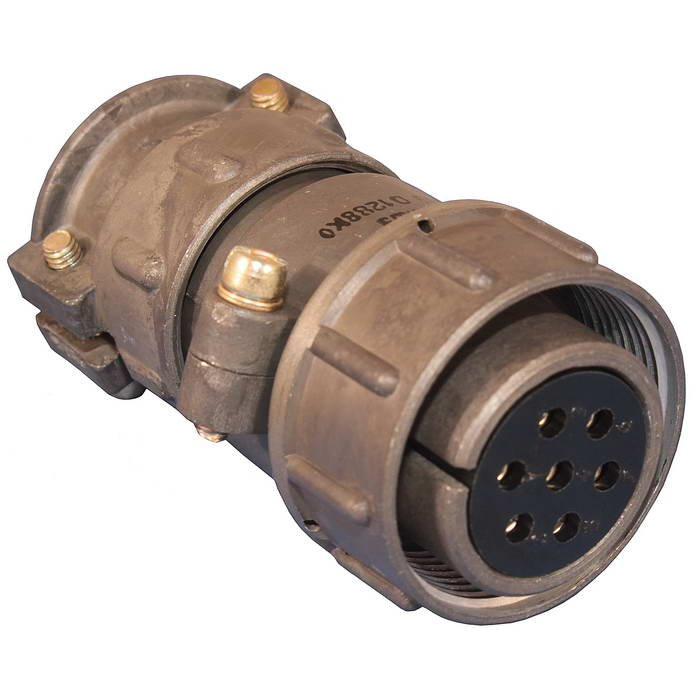

ШР28П7НШ9 — это кабельная розетка из серии советских и российских низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надежного электрического соединения в промышленных системах, где требуется передача сигнала и питания при повышенных токах и в жестких условиях эксплуатации. Розетка применяется в составе разъемных соединений совместно с блочными вилками типа 2РТТ или 2РТ-А.

Артикул изделия — 21220, категория — ШР28. Производитель в предоставленных данных не указан.

Конструкция и особенности

Розетка имеет 7 контактов диаметром 2,5 мм, выполненных в виде гнезд. Контакты рассчитаны на рабочий ток до 25 А на контакт и общую нагрузку до 175 А при напряжении до 850 В постоянного или переменного тока частотой до 3 МГц.

• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Корпус негерметичный, с прямым патрубком для неэкранированного кабеля.
• Диаметр монтажа — 33 мм, шаг резьбы — M33x1,5 мм.
• Корпус алюминиевый, оксидированный, серого цвета.
• Изолятор из карболита коричневого цвета.
• Монтаж — пайка, контакты съемные.
• Поляризация одношпоночная, сочленение резьбовое.

Условия эксплуатации

Розетка выполнена в климатическом исполнении УХЛ. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30g, удары с ускорением до 500g и шумы уровнем до 170 дБ. Ресурс составляет 500 циклов соединений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет.

Расшифровка обозначения

Маркировка построена по стандартной схеме серии ШР и содержит следующие позиции:

1. ШР — серия соединителей.
2. 28 — условный размер корпуса.
3. П — приборная часть без патрубка.
4. 7 — количество контактов диаметром 2,5 мм.
5. Н — гайка для неэкранированного кабеля.
6. Ш — гнезда, то есть розетка.
7. 9 — сочетание контактов.

Год выпуска указан как 2017-20. Таким образом, ШР28П7НШ9 остается востребованным элементом для ремонта и комплектации промышленного оборудования, работающего в тяжелых условиях.
