ШР28П7НШ9 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Она применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Особенности и характеристики :

• Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

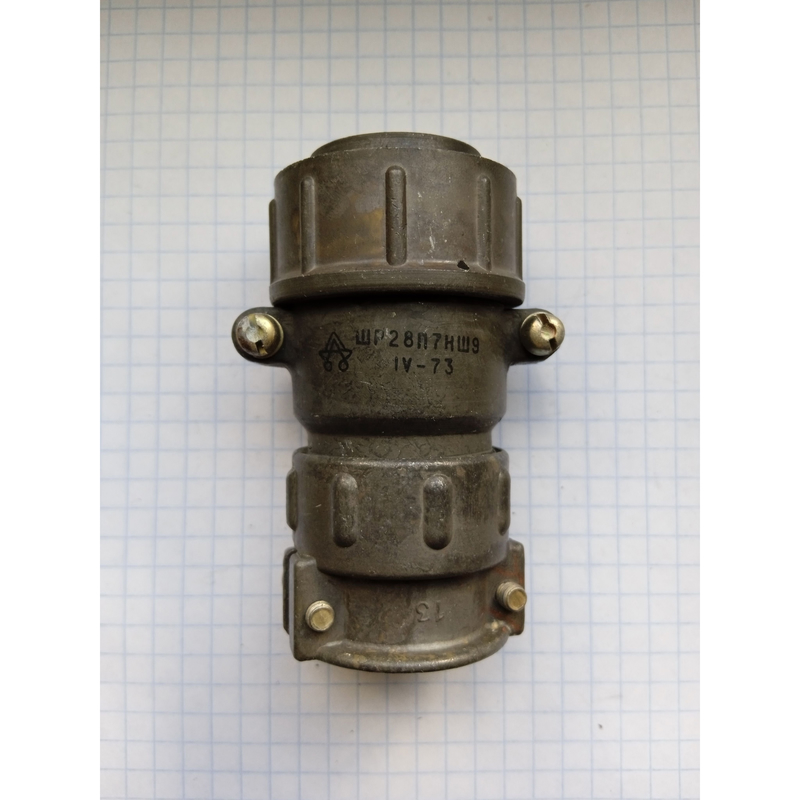

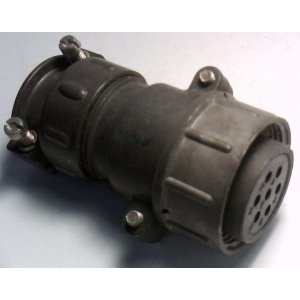

• розетка ШР28П7НШ9 является 7-ми контактной негерметичной кабельной розеткой с прямым выводом под неэкранированный кабель и патрубком.

• Корпусные детали изготовлены из алюминиевого сплава.

• Контакты имеют диаметр 2,5 мм.

• розетка обеспечивает рабочую токовую нагрузку до 25 А на каждый контакт и до 155 А на соединитель в целом.

• Сочленение соединителей – резьбовое, поляризация корпусов – одношпоночная.

• Покрытие контактов – серебро.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Количество сочленений-расчленений – 500.

• Минимальная наработка – 1000 часов, срок сохраняемости – 15 лет.

Расшифровка условного обозначения :

• ШР – тип соединителя.

• 28 – условный размер корпуса.

• П – конструктивное исполнение с прямым патрубком.

• 7 – количество контактов.

• Н – для неэкранированного кабеля.

• Ш – розетка.

• 9 – обозначение сочетания контактов (семь контактов ? 2,5 мм).

Условия эксплуатации :

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц.

• Механические удары одиночного (ускорение 5000 м/с?) и многократного действия (ускорение 350 м/с?).

• Повышенная рабочая температура среды до +60 °C.

• Пониженная рабочая температура среды до -60 °C.

• Атмосферное пониженное давление 1,3·10?? Па.
