ШР28П7НШ9: назначение и особенности промышленного разъёма

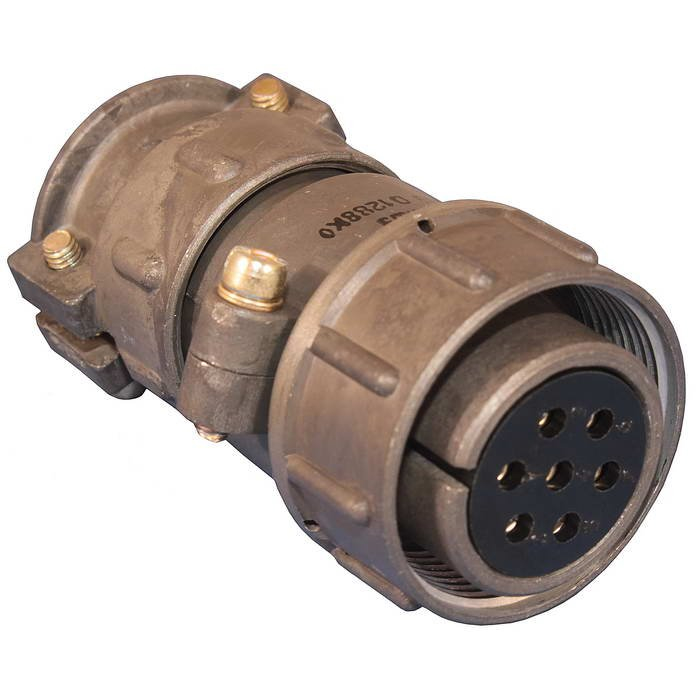

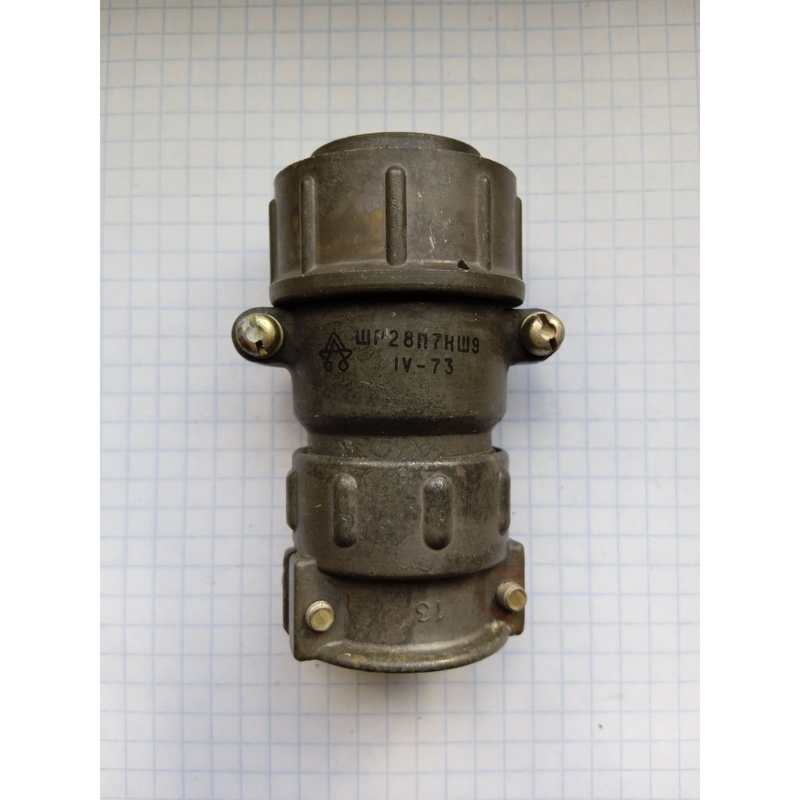

ШР28П7НШ9 — электрический цилиндрический разъём, применяемый для создания надёжных разъёмных соединений в промышленном оборудовании, системах автоматики, измерительной технике и специальных электротехнических комплексах. Конструкция изделия рассчитана на работу в условиях, где важны устойчивость контакта, механическая прочность и защита соединения от внешних воздействий.

Что обозначает ШР28П7НШ9

Маркировка ШР28П7НШ9 содержит сведения об исполнении разъёма и его конструктивных характеристиках. Такие соединители относятся к серии ШР — распространённому классу круглых штепсельных разъёмов, используемых для передачи электрических сигналов и питания между блоками аппаратуры.

Ключевые особенности разъёма:

• цилиндрический корпус, удобный для монтажа на панели или кабеле;

• штепсельное соединение с фиксированной ориентацией контактов;

• несколько контактов для одновременного подключения цепей;

• устойчивость к вибрации и механическим нагрузкам;

• возможность применения в составе жгутов и кабельных сборок;

• защитное исполнение, повышающее надёжность соединения в сложных условиях эксплуатации.

Буква «П» в обозначении обычно указывает на вилочную часть соединителя, а последующие символы уточняют тип контактной вставки, вариант корпуса и особенности исполнения. Для точного подбора ответной части необходимо сверять полную маркировку, схему расположения контактов и требования конкретного оборудования.

Где используется ШР28П7НШ9

Разъёмы данной серии востребованы там, где оборудование должно сохранять работоспособность при регулярном подключении и отключении, вибрациях, пыли, перепадах температуры или ограниченном пространстве монтажа.

ШР28П7НШ9 может использоваться в следующих областях:

• промышленные системы управления и автоматизации;

• станочное и технологическое оборудование;

• контрольно-измерительные приборы;

• телеметрические и сигнальные комплексы;

• энергетическое оборудование;

• транспортные и машиностроительные системы;

• лабораторные стенды и испытательные установки;

• кабельные жгуты для соединения отдельных модулей аппаратуры.

Надёжный разъём особенно важен в системах, где даже кратковременное нарушение контакта способно привести к ошибке измерений, остановке оборудования или потере сигнала. Поэтому при проектировании соединений учитывают не только число контактов, но и тип нагрузки, условия среды, способ крепления кабеля и требования к герметизации.

Преимущества применения

Использование ШР28П7НШ9 помогает организовать аккуратное, обслуживаемое и устойчивое к внешним воздействиям электрическое соединение. К основным преимуществам относятся:

• быстрое разъединение и повторное подключение оборудования;

• упорядоченная коммутация нескольких электрических цепей;

• снижение риска неправильного подключения благодаря конструктивной ориентации;

• защита контактной группы от случайных механических повреждений;

• удобство профилактики, диагностики и замены модулей;

• возможность применения в серийных и ремонтных работах.

Круглая форма корпуса и система сочленения позволяют обеспечить стабильную посадку ответных частей. При корректном монтаже разъём способствует сохранению электрических параметров соединения на протяжении длительного времени.

На что обратить внимание при подборе

Перед установкой ШР28П7НШ9 важно проверить совместимость с ответной частью и техническими требованиями конкретной схемы. Особого внимания требуют:

• соответствие типа вилки и розетки;

• число контактов и схема их расположения;

• допустимые токовые и напряженческие нагрузки;

• сечение и тип подключаемого кабеля;

• вариант крепления разъёма;

• наличие экранирования и требования к защите от помех;

• условия температуры, влажности, вибрации и загрязнения;

• необходимость защитного кожуха или уплотнения.

Например, для подключения датчиков, цепей питания и управляющих сигналов в одном кабельном жгуте важно заранее распределить контакты по назначению, исключить перегрузку отдельных цепей и обеспечить надёжную фиксацию кабеля у корпуса разъёма.

Итог

ШР28П7НШ9 представляет собой практичное решение для построения прочных и обслуживаемых электрических соединений в промышленной и специальной технике. Его применение помогает повысить надёжность коммутации, упростить монтаж оборудования и обеспечить удобное обслуживание кабельных систем. Для корректной интеграции разъёма необходимо ориентироваться на полную техническую документацию изделия, параметры подключаемых цепей и условия будущей эксплуатации.
