ШР28П7НШ9: особенности и применение 7-контактной кабельной розетки

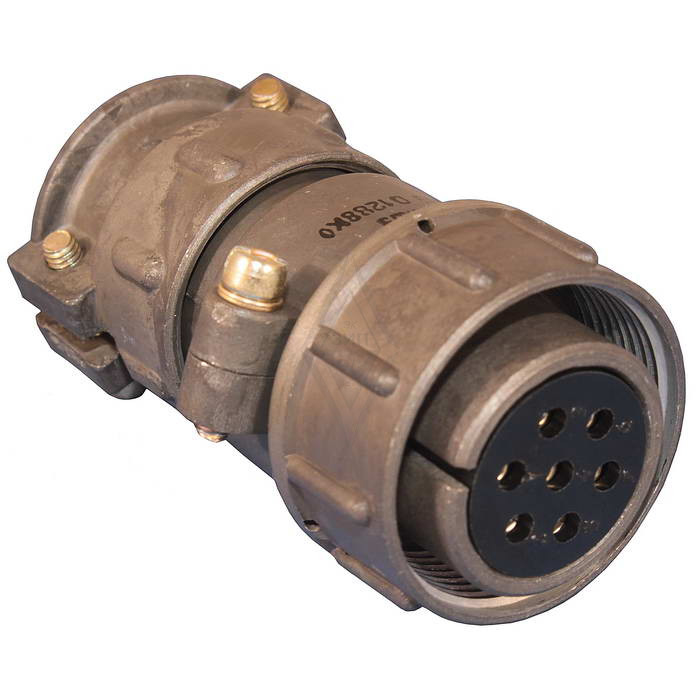

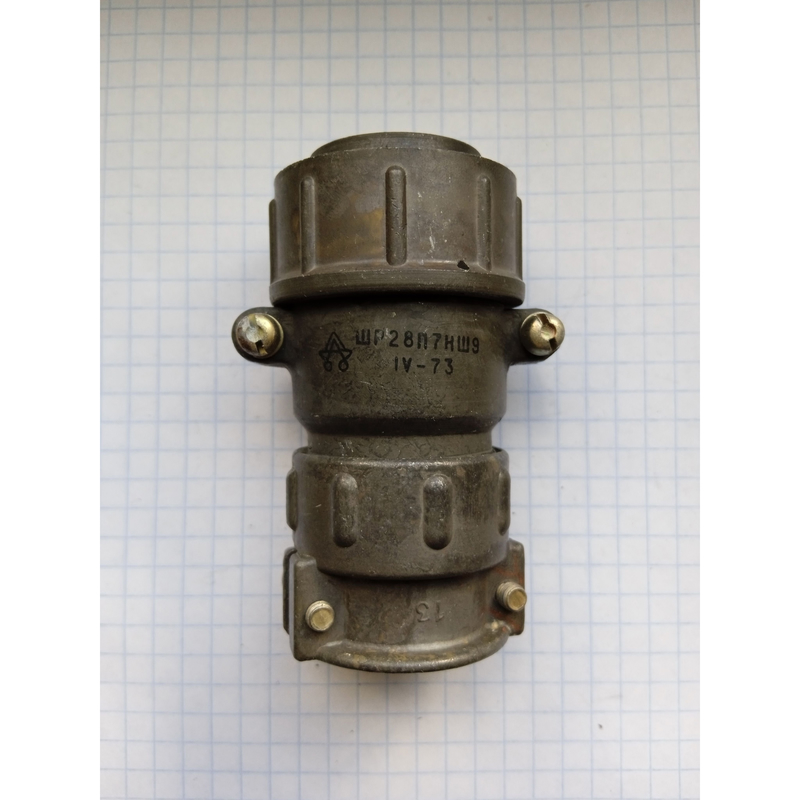

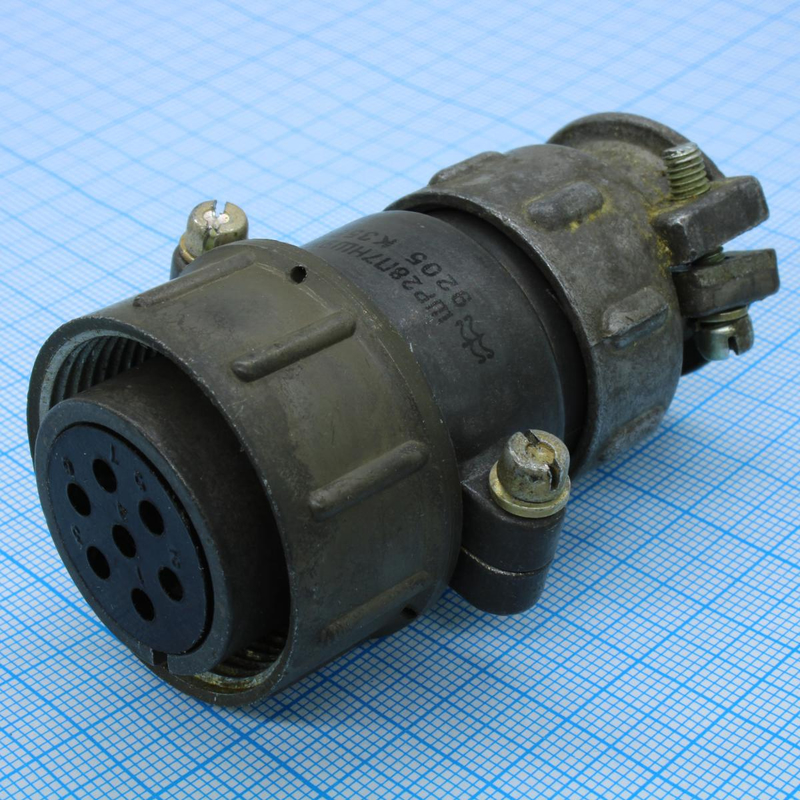

ШР28П7НШ9 — негерметичная кабельная розетка серии ШР, предназначенная для надежного разъемного соединения электрических цепей постоянного и переменного тока. Соединитель применяется в составе электро- и радиоаппаратуры, кабельных сборок, приборов, шкафов управления и промышленного оборудования.

Модель относится к цилиндрическим низкочастотным разъемам нормальных габаритов с резьбовым способом сочленения. Такая конструкция помогает обеспечить устойчивое соединение кабеля с ответной частью разъема при эксплуатации техники в условиях вибрации и механических нагрузок.

Основные характеристики ШР28П7НШ9

Разъем ШР28П7НШ9 выполнен в кабельном исполнении с прямым патрубком под неэкранированный кабель. Он имеет семь гнездовых контактов диаметром 2,5 мм; сочетание контактов соответствует номеру 9.

Ключевые параметры соединителя:

• Тип: кабельная розетка серии ШР

• Количество контактов: 7

• Тип контактов: гнезда

• Диаметр контактов: 2,5 мм

• Конструктивное исполнение: прямой патрубок

• Соединение с ответной частью: резьбовое

• Поляризация корпуса: одношпоночная

• Монтаж проводников: пайка

• Рабочее напряжение: до 850 В

• Рабочий ток на один контакт: до 25 А

• Предельная токовая нагрузка на контакт: до 35 А

• Сечение подключаемого провода: до 3 мм²

• Сопротивление изоляции при нормальных климатических условиях: не менее 5000 МОм

• Температура эксплуатации: от −60 до +60 °C

Соединитель рассчитан на работу в электрических цепях с частотой до 3 МГц. Ресурс конструкции составляет не менее 500 циклов соединения и разъединения, а минимальная наработка — от 1000 часов.

Конструкция и принцип работы

ШР28П7НШ9 входит в семейство разъемов ШР, состоящее из вилки и розетки. Кабельная розетка устанавливается на конце кабеля и соединяется с совместимой вилкой соответствующего типоразмера и сочетания контактов.

Резьбовое сочленение фиксирует части разъема и снижает риск самопроизвольного рассоединения. Одношпоночная поляризация исключает неправильную ориентацию контактов при подключении. Контактные элементы могут иметь серебряное или никелевое покрытие, а корпус обычно выполняется из металла.

Где применяется разъем

Кабельная розетка ШР28П7НШ9 востребована там, где требуется передавать питание или сигналы между съемными узлами оборудования:

• В системах электропитания и управления

• В промышленной автоматике

• В измерительной и испытательной технике

• В радиоэлектронной аппаратуре

• В составе кабельных жгутов и выносных блоков

• В оборудовании, подверженном вибрационным и ударным нагрузкам

Для серии ШР заявлена стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, а также к воздействию механических ударов. Это делает разъем подходящим для применения в оборудовании с повышенными требованиями к механической прочности соединений.

Что учесть при подборе

При выборе ШР28П7НШ9 важно проверить совместимость с ответной частью по нескольким параметрам: условному размеру корпуса 28, количеству и диаметру контактов, сочетанию контактов № 9, типу исполнения и способу монтажа.

Также необходимо учитывать, что это негерметичный соединитель. Его следует использовать в аппаратуре и конструкциях, где разъем защищен от прямого воздействия влаги, пыли и агрессивной среды либо обеспечен соответствующей внешней защитой.

ШР28П7НШ9 — функциональное решение для семиконтактного кабельного подключения с резьбовой фиксацией, пайкой проводников и устойчивостью к эксплуатационным нагрузкам.
